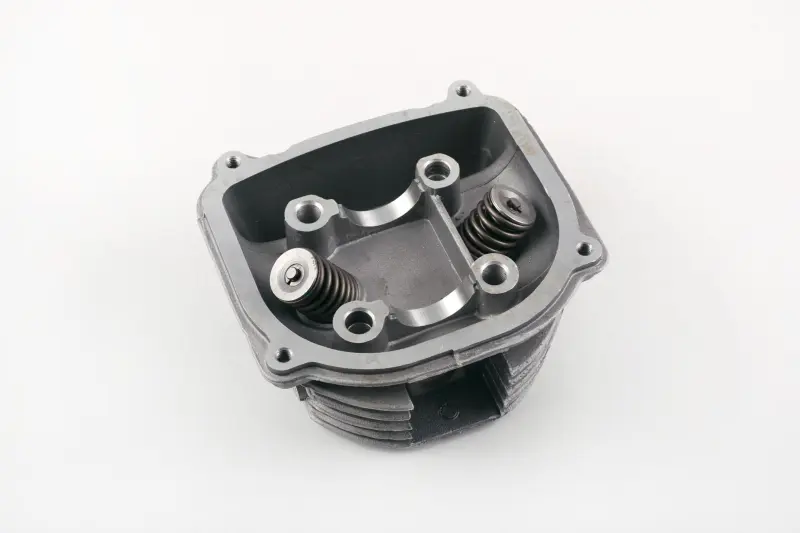

Головка цилиндра SUNY mod:B для 4T GY6 125, с клапанами

Головка цилиндра SUNY mod:B для двигателя 4T GY6 125

Головка цилиндра предназначена для ремонта четырехтактного двигателя GY6 125, применяемого на скутерах. Она устанавливается над цилиндром, образует верхнюю часть камеры сгорания и размещает детали газораспределения. Исполнение «голая, с клапанами» подходит для ремонта, при котором требуется заменить корпус головки вместе с установленными впускным и выпускным клапанами, а остальные компоненты подбираются или переставляются отдельно после проверки их состояния.

В корпусе предусмотрены впускной и выпускной каналы, седла и направляющие клапанов, полость для привода газораспределения, опоры под сопрягаемые детали и отверстия крепления. Установленные клапаны удерживаются пружинами. Наружные ребра увеличивают площадь теплообмена головки воздушного двигателя. Такая конструкция связывает несколько важных процессов: через каналы цилиндр наполняется смесью и освобождается от отработавших газов, клапаны перекрывают каналы в нужные фазы, а плоскость прилегания вместе с прокладкой обеспечивает уплотнение соединения с цилиндром.

Когда требуется замена головки

Установка новой детали актуальна при трещинах корпуса, повреждении резьбовых отверстий, износе направляющих или седел клапанов, а также при деформации привалочной плоскости, которую нельзя устранить допустимым способом. Неплотное соединение головки с цилиндром и плохое прилегание клапанов могут сопровождаться затрудненным запуском, снижением мощности и нестабильной работой на холостом ходу. Перед решением о замене следует проверить не только сам корпус, но и прокладку, состояние клапанных седел, направляющих и крепежа.

Что проверить при подборе

• Тип двигателя: деталь рассчитана на четырехтактную платформу GY6 125; одного совпадения объема скутера недостаточно.
• Исполнение: необходимо совпадение с вариантом mod:B, поскольку головки разных модификаций могут отличаться геометрией и точками сопряжения.
• Посадочные места: сравните расположение шпилек, отверстий, канала привода распредвала, впускного и выпускного каналов со снятой головкой.
• Сопрягаемые компоненты: проверьте соответствие цилиндру, прокладке, впускному патрубку, выпускному коллектору, клапанной крышке и деталям газораспределения.
• Формат позиции: головка предлагается с клапанами, но без обозначения полного комплекта. Необходимость распредвала, коромысел, их опоры, крышки, прокладок и крепежа определяют до начала ремонта.

Практические особенности

• Установленные впускной и выпускной клапаны сокращают перечень деталей, которые нужно отдельно подбирать для восстановления клапанной части.
• Ребристая наружная поверхность помогает головке отдавать тепло потоку воздуха при работе двигателя.
• Открытое исполнение позволяет перед монтажом проверить сопряжение с деталями газораспределения и использовать пригодные компоненты ремонтируемого двигателя.

Рекомендации по установке

Монтаж выполняют на очищенную и проверенную плоскость цилиндра с подходящей прокладкой. До сборки контролируют состояние резьбы, шпилек и установочных элементов, свободное перемещение клапанов, прилегание седел и совместимость всех масляных и технологических каналов. Крепеж затягивают в установленной для конкретного двигателя последовательности и с предусмотренным моментом, чтобы не деформировать корпус. После установки деталей газораспределения выставляют фазы и регулируют клапанные зазоры по требованиям двигателя.

SUNY mod:B следует выбирать по совокупности признаков: GY6 125, четырехтактное исполнение, конфигурация mod:B и полное совпадение посадочной геометрии. Такая проверка особенно важна, если двигатель ранее ремонтировался или на скутере установлен иной вариант мотора. Сопоставление старой головки и новой детали до разборки остальных компонентов помогает заранее определить перечень прокладок и деталей, необходимых для сборки.
