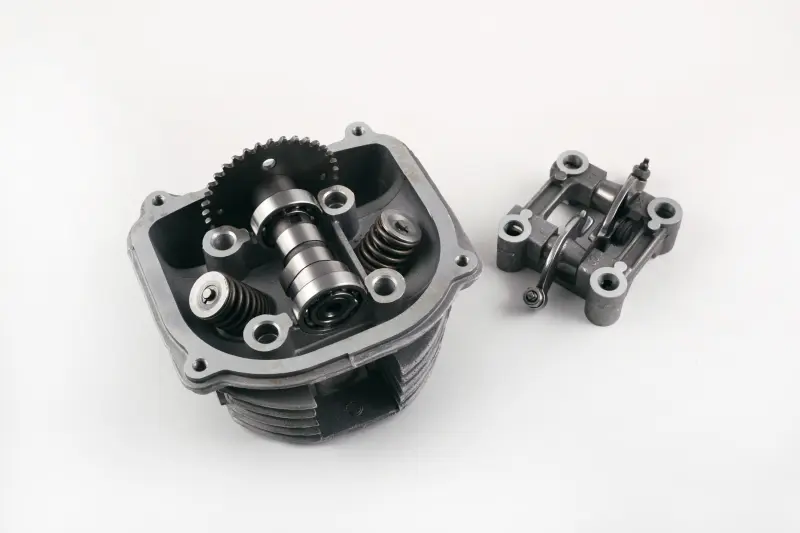

Головка цилиндра SUNY mod B для 4T GY6 125, в сборе без крышки

Головка цилиндра SUNY mod B для двигателя 4T GY6 125

Головка цилиндра предназначена для ремонта верхней части четырехтактного двигателя GY6 объемного класса 125 см³. Она закрывает цилиндр, образует верхнюю часть камеры сгорания и служит основанием для клапанного механизма и распределительного вала. Деталь подходит для восстановления двигателя при повреждении корпуса штатной головки, нарушении прилегающей плоскости, износе клапанной части или других неисправностях, из-за которых мотор теряет герметичность и работает нестабильно.

Исполнение «в сборе» упрощает комплексный ремонт: головка поставляется с установленными деталями газораспределительного механизма, включая клапаны с пружинами, распределительный вал со звездочкой и блок коромысел. Верхняя клапанная крышка в состав позиции не входит. Это необходимо учитывать заранее: для монтажа потребуется подходящая крышка от ремонтируемого двигателя либо отдельно приобретенная совместимая деталь. Перед установкой также проверяют состояние сопрягаемых деталей привода ГРМ.

Назначение и особенности конструкции

Во время работы двигателя головка обеспечивает размещение впускного и выпускного клапанов, направляет газообмен и удерживает детали, которые открывают клапаны в заданные фазы. Распределительный вал приводится цепью через звездочку, а коромысла передают движение клапанам. Правильная совместная работа этих компонентов влияет на наполнение цилиндра, отвод отработавших газов, компрессию и устойчивость работы мотора.

Ребристая наружная часть корпуса участвует в отводе тепла от зоны камеры сгорания. В корпусе предусмотрены посадочные места и крепежные отверстия для соединения с цилиндром и смежными деталями двигателя. Поскольку у моторов семейства GY6 встречаются конструктивные версии, одного совпадения рабочего объема недостаточно: при подборе необходимо учитывать обозначение mod B и сравнивать геометрию новой головки со снятой деталью.

Что проверить перед покупкой

• Тип двигателя: четырехтактный GY6 объемного класса 125 см³.
• Версию исполнения: эта головка относится к варианту SUNY mod B.
• Компоновку: расположение крепежных отверстий, каналов, впускного и выпускного патрубков должно соответствовать старой головке.
• Сопряжение с цилиндром: сравните форму прилегающей плоскости, расстояния между шпильками и положение направляющих элементов.
• Клапанную крышку: она не входит в состав позиции, поэтому нужно проверить ее форму, точки крепления и совместимость с корпусом головки и блоком коромысел.

Дополнительно стоит сопоставить звездочку распределительного вала, исполнение цепного привода, натяжителя и направляющих. Если двигатель ранее ремонтировали или у него менялась цилиндро-поршневая группа, ориентироваться только на название модели скутера нельзя. Надежнее снять старую головку и сравнить все посадочные точки и конфигурацию каналов непосредственно с заменяемой деталью.

Установка и подготовка к работе

Монтаж выполняют на очищенные и проверенные сопрягаемые поверхности с подходящими для конкретного двигателя уплотнениями. Распределительный механизм выставляют по установочным меткам, цепь ГРМ размещают и натягивают по процедуре для обслуживаемого мотора. После сборки регулируют тепловые зазоры впускного и выпускного клапанов и проверяют свободное вращение механизма вручную до первого запуска. Эти операции помогают исключить неправильные фазы, контакт движущихся деталей и утечку через клапаны.

Головка SUNY mod B рассчитана на ремонт скутерного двигателя 4T GY6 125 с соответствующей конфигурацией верхней части мотора. Формат в сборе удобен при замене сразу нескольких изношенных деталей клапанного механизма, однако окончательный выбор делают по конструкции снятой головки, а не только по объему двигателя. Точное сопоставление исполнения и профессиональная установка позволяют корректно восстановить газораспределение и герметичность цилиндра.
