Двигатель ATV 110 см³ 152FMH-I, МКПП 3+1

Двигатель ATV 110 см³ 152FMH-I с МКПП 3+1

Силовой агрегат предназначен для ремонта и восстановления квадроциклетной техники, рассчитанной на двигатель класса 110 см³ с обозначением 152FMH-I. В одной конструкции объединены двигатель и механическая коробка передач с тремя скоростями переднего хода и задним ходом. Такая схема позволяет не только выбирать подходящую передачу при разгоне и движении под нагрузкой, но и отводить квадроцикл назад без разворота или перекатывания вручную.

Модель подходит прежде всего для замены агрегата с такой же конфигурацией. Обозначение 152FMH-I, рабочий объём 110 см³ и схема МКПП 3+1 являются основными ориентирами, однако сами по себе не подтверждают установку на любой ATV. Квадроциклы одного объёмного класса могут различаться рамой, креплениями, приводом, проводкой и органами управления, поэтому подбор выполняют по совокупности параметров старого двигателя и техники.

Конструкция и назначение

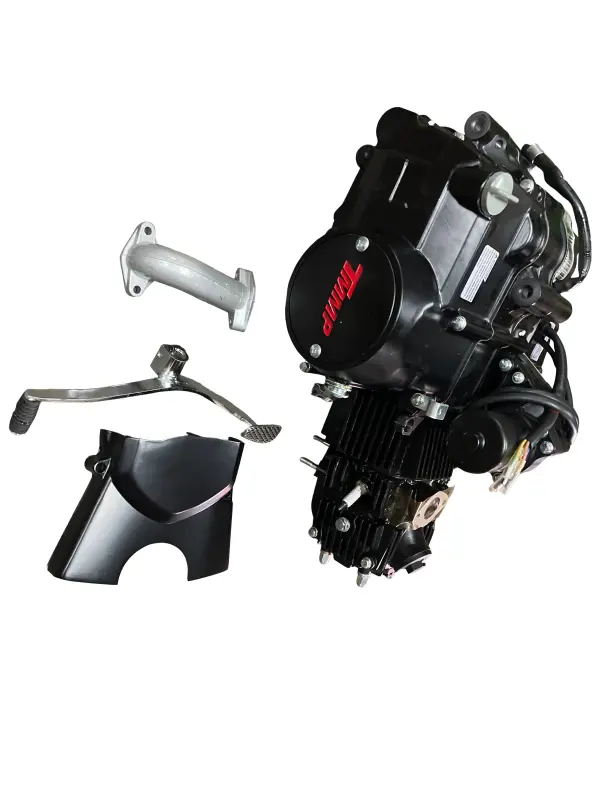

Двигатель выполнен в чёрном корпусе с развитым оребрением цилиндра и боковыми крышками. Для модели заявлено воздушное охлаждение: тепло от цилиндра отводится через наружные рёбра, поэтому после установки вокруг них должно сохраняться предусмотренное конструкцией квадроцикла свободное пространство. Также заявлен ножной способ запуска. Механическая трансмиссия имеет три положения для движения вперёд и отдельную передачу заднего хода.

Конфигурация 3+1 удобна для ATV, которому приходится начинать движение, менять темп и маневрировать на ограниченной площадке. Передние передачи дают возможность выбирать режим в зависимости от скорости и нагрузки, а задняя передача упрощает выезд из тупика, гаража или места стоянки. Точные ходовые показатели зависят от самой техники, её передаточных механизмов, колёс и условий эксплуатации.

Что проверить при подборе

• Модель и объём: сопоставьте обозначение 152FMH-I и класс 110 см³ с данными заменяемого двигателя и документацией квадроцикла.
• Коробка передач: убедитесь, что технике требуется именно механическая схема с тремя передачами вперёд и одной назад; варианты 152FMH встречаются с другими трансмиссиями.
• Крепление к раме: сравните расположение, форму и расстояния между монтажными точками. Совпадение рабочего объёма не компенсирует различия рамы.
• Передача тяги: проверьте расположение и исполнение выходной части привода, а также её соответствие штатной трансмиссии ATV.
• Подключения: сопоставьте разъёмы проводки, трассировку кабелей, места присоединения впуска и выпуска, а также органы запуска и переключения.
• Габаритная компоновка: проверьте свободное место возле рамы, облицовки и соседних деталей, чтобы корпус, крышки и оребрение не мешали сборке.

Установка и ввод в эксплуатацию

Перед монтажом полезно поставить новый и снятый агрегаты рядом и последовательно сверить крепления, привод, соединения и направление прокладки проводов. Установку выполняют без принудительного совмещения отверстий и без переделки рамы до окончательной проверки совместимости. Крепёж затягивают в порядке и с усилием, предусмотренными производителем конкретного квадроцикла.

До первого запуска проверяют наличие и уровень масла, герметичность присоединённых каналов, надёжность крепежа и корректность подключений. Марку и объём технических жидкостей выбирают по требованиям обслуживаемого ATV и двигателя 152FMH-I. После сборки на неподвижной технике контролируют свободное включение нейтрального положения, трёх передних передач и заднего хода. Затем проверяют отсутствие посторонних контактов корпуса с рамой и облицовкой.

Подтверждённые параметры

• назначение: двигатель для ATV;
• рабочий объём: 110 см³;
• обозначение модели: 152FMH-I;
• тип трансмиссии: механическая коробка передач;
• схема передач: 3 вперёд и 1 назад;
• тип охлаждения: воздушный;
• способ запуска: ножной.

Эта модель рациональна для капитального ремонта, восстановления квадроцикла после повреждения двигателя либо замены агрегата с несовместимой или неисправной трансмиссией. Для точного выбора ориентируйтесь не на один параметр, а на полное совпадение модели, коробки передач, креплений, привода и подключений.
