Болт крепления звезды ГРМ Delta MOZBA

Болт крепления звезды ГРМ Delta MOZBA

Крепеж предназначен для фиксации звезды газораспределительного механизма в четырехтактных двигателях мопедов семейства Delta. Звезда передает движение от цепи ГРМ к распределительному валу, а болт удерживает ее в предусмотренном посадочном положении. Деталь применяется при ремонте головки цилиндра, обслуживании привода распредвала, разборке механизма газораспределения или восстановлении крепления после повреждения установленного болта.

Конструкция и назначение

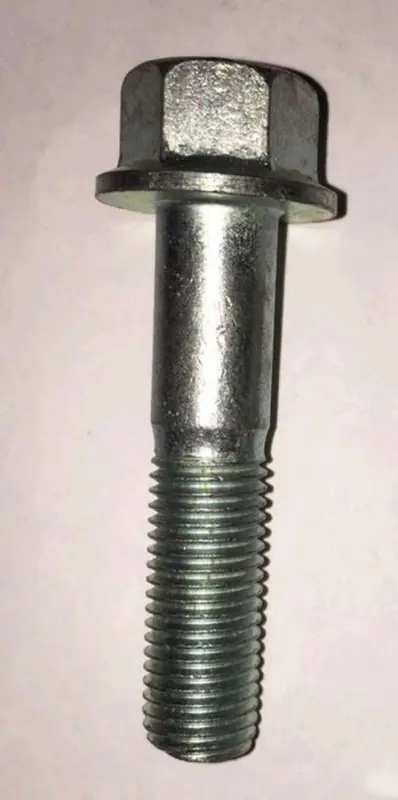

Болт имеет шестигранную головку с широким опорным фланцем, гладкую часть стержня и резьбу на конце. Такое исполнение соответствует задаче крепления звезды: головку удобно удерживать подходящим ключом, фланец образует увеличенную опорную поверхность, а гладкий участок располагается между головкой и резьбовой частью. Резьба занимает только нижнюю часть стержня, поэтому заменять этот крепеж обычным полностью резьбовым болтом без проверки геометрии не следует.

Позиция относится к деталям ГРМ, а не к крепежу передней или задней звезды цепного привода колеса. Эти детали работают в разных местах мопеда и отличаются назначением. Болт MOZBA устанавливается именно в зоне звезды распределительного вала. Такое уточнение помогает не перепутать его с креплением ведущей звезды трансмиссии, ведомой звезды колеса либо крышки головки цилиндра.

Что проверить при подборе

Название Delta объединяет несколько модификаций мопедов и двигателей, поэтому одного совпадения по модели техники недостаточно. Перед установкой сопоставьте новый и демонтированный болты по диаметру и шагу резьбы, длине от опорной поверхности головки, длине гладкого участка, диаметру стержня, размеру шестигранника и форме фланца. Также проверьте глубину резьбового отверстия и посадку звезды на конкретном распределительном валу. Все параметры должны соответствовать конструкции двигателя.

• Тип детали: болт крепления звезды газораспределительного механизма.
• Зона установки: крепление звезды распределительного вала.
• Применение: четырехтактные мопеды семейства Delta при подтвержденном совпадении двигателя и размеров.
• Исполнение: шестигранная головка с опорным фланцем, гладкий стержень и частичная резьба.
• Товарная марка: MOZBA.

Установка при обслуживании ГРМ

К замене переходят, если резьба старого болта сорвана или замята, грани головки повреждены, опорный фланец деформирован либо крепеж невозможно корректно затянуть повторно. Перед сборкой проверяют состояние внутренней резьбы, посадочной поверхности звезды и места прилегания фланца. Загрязнения и металлические частицы не должны мешать болту свободно заворачиваться и правильно прижимать звезду.

При разборке и сборке необходимо сохранить установленное положение распредвала, цепи и меток газораспределения. Болт сначала наживляют вручную, чтобы исключить перекос и повреждение резьбы, после чего затягивают инструментом с усилием, указанным в документации конкретного двигателя. Произвольно увеличивать момент затяжки или добавлять фиксирующий состав без требования производителя двигателя не нужно. После сборки проверяют правильность совмещения меток и посадку звезды.

Болт подходит для ремонта, при котором снималась звезда распредвала, менялись детали привода ГРМ или обнаружилось повреждение прежнего крепежа. Точное сопоставление геометрии со снятой деталью позволяет выбрать крепление для конкретной версии двигателя Delta и избежать установки внешне похожего, но отличающегося по длине либо резьбе болта.
