Стопорная гайка корзины сцепления JH125 для питбайка

Стопорная гайка корзины сцепления JH125

Эта гайка предназначена для фиксации корзины сцепления в узле двигателя JH125, применяемого на питбайках. Деталь устанавливается на центральное резьбовое соединение и удерживает корзину в предусмотренном для нее положении после сборки. Ее используют при ремонте сцепления, замене поврежденного крепежа или повторной сборке механизма после обслуживания.

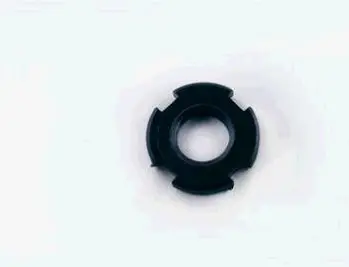

Гайка имеет круглую форму, центральное резьбовое отверстие и четыре выреза на наружном контуре. Такая конфигурация отличается от обычного шестигранного крепежа, поэтому для монтажа нужен инструмент, соответствующий расположению и форме вырезов. Правильный захват помогает равномерно приложить усилие и не повредить наружный профиль детали во время затягивания или демонтажа.

Назначение детали

Корзина входит в состав сцепления и должна сохранять заданное положение на посадочном месте. Стопорная гайка фиксирует ее на резьбовой части вала и препятствует произвольному ослаблению крепления во время эксплуатации. При повреждении резьбы или вырезов полноценно затянуть крепеж становится сложнее, поэтому изношенную деталь целесообразно заменить до окончательной сборки двигателя.

Потребность в новой гайке обычно возникает после разборки сцепления, неудачного демонтажа, повреждения наружных вырезов инструментом либо обнаружения дефектов внутренней резьбы. Повторное использование допустимо только для исправной детали: профиль должен позволять надежно установить монтажный инструмент, а резьба — наворачиваться без заеданий, перекоса и чрезмерного люфта.

Что проверить при подборе

• Исполнение сцепления: гайка рассчитана на корзину сцепления JH125 для питбайка.
• Резьбовое соединение: сравните диаметр, шаг и направление резьбы с валом и ранее установленной гайкой.
• Наружная геометрия: должны совпадать общий диаметр, высота детали, число вырезов и расстояние между ними.
• Посадочная сторона: проверьте форму поверхности, которая прилегает к деталям сцепления.
• Способ стопорения: учитывайте устройство штатной шайбы или пластины, если она предусмотрена конструкцией конкретного двигателя.

Обозначение JH125 служит основным ориентиром, но одного названия двигателя недостаточно для безошибочного выбора. В разных версиях силового агрегата крепеж может отличаться резьбой, высотой и наружным профилем. До заказа полезно снять старую гайку, очистить ее от масла и сравнить основные посадочные параметры. Пустые обозначения D и d в исходном наименовании не содержат размеров и не должны использоваться как данные для подбора.

Установка при обслуживании сцепления

Перед монтажом осмотрите резьбу вала и сопрягаемых деталей. На ней не должно быть сорванных витков, металлической стружки и загрязнений, мешающих свободному наворачиванию. Гайку сначала устанавливают по резьбе без перекоса, затем затягивают подходящим инструментом. Корзину при этом удерживают предусмотренным для обслуживания способом, не нагружая ее выступы случайными рычагами.

Момент затяжки и порядок применения стопорной шайбы либо пластины выбирают по сервисным требованиям конкретной версии двигателя JH125. Произвольное чрезмерное усилие способно повредить резьбу, а недостаточная затяжка не обеспечит устойчивого положения корзины. После сборки проверяют правильность расположения деталей сцепления, отсутствие лишнего осевого перемещения и свободное вращение там, где оно предусмотрено конструкцией.

Эта гайка подходит для целевого ремонта корзины сцепления JH125, когда старая деталь утратила исправную резьбу или наружный профиль. Тщательная сверка геометрии и корректный монтаж позволяют восстановить штатное крепление без использования неподходящей обычной гайки.
