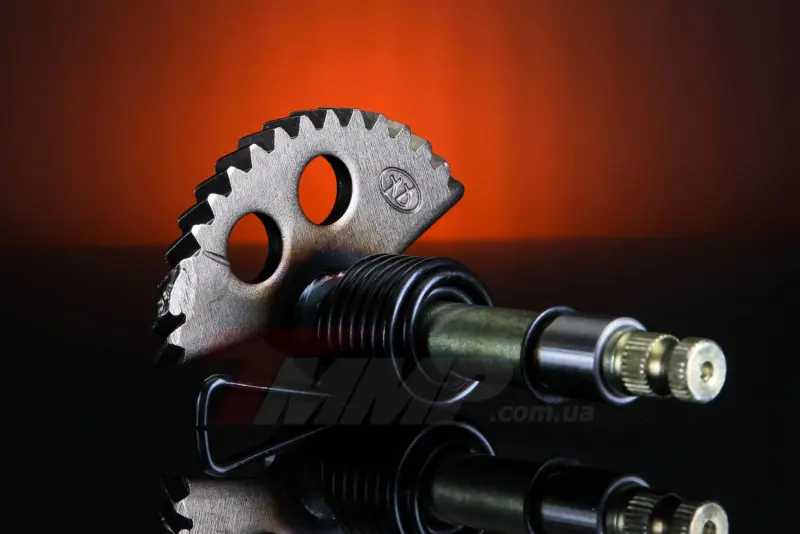

Заводной сектор кикстартера TM 4T GY6 125/150, 130 мм, в сборе

Заводной сектор кикстартера для GY6 125/150

Деталь предназначена для механизма ножного запуска четырехтактных скутерных двигателей семейства GY6 объемом 125 и 150 см³. При нажатии на рычаг кикстартера вал поворачивает зубчатый полумесяц, сектор входит в зацепление с шестерней пускового механизма и передает усилие для проворачивания двигателя. После отпускания рычага возвратная пружина помогает вернуть механизм в исходное положение и подготовить его к следующему нажатию.

Исполнение в сборе объединяет вал длиной 130 мм, зубчатый сектор и возвратную пружину. На наружном конце вала предусмотрена шлицевая посадочная часть для рычага кикстартера. Такая конструкция применяется под крышкой вариатора и работает вместе с ответной шестерней и опорными посадочными местами. Деталь подходит для ремонта скутеров с двигателями GY6 125/150, включая распространенные обозначения 152QMI и 157QMJ, если установлен именно 130-миллиметровый вариант механизма.

Когда требуется замена

Проверка сектора нужна, если ножка кикстартера проскакивает, движется рывками, не возвращается полностью, проворачивается без нормального зацепления либо при запуске слышны хруст и удары. Причиной могут быть изношенные или поврежденные зубья, люфт в опорах вала, нарушение работы пружины либо износ сопряженной шестерни. Перед ремонтом механизм следует разобрать и осмотреть целиком: установка нового сектора при поврежденной ответной детали не устраняет причину неправильного зацепления.

Что проверить при подборе

• Тип двигателя: четырехтактный GY6 классов 125 и 150 см³; обозначения двигателя должны соответствовать применяемому семейству.
• Длина вала: 130 мм. Для GY6 встречаются версии другой длины, поэтому одного совпадения объема двигателя недостаточно.
• Форма зубчатого полумесяца: сравните радиус сектора, расположение и профиль зубьев со снятой деталью.
• Посадочные участки: сопоставьте диаметры опорных частей, положение пружины и конструкцию ограничителей хода.
• Шлицевая часть: рычаг должен соответствовать наружному концу вала и фиксироваться без проворачивания.
• Ответная шестерня: ее зубья должны быть целыми, без сколов, сильной выработки и следов перекоса.

Длина является одним из главных критериев выбора: внешне близкие секторы GY6 выпускаются в вариантах 129–130, 136, 138, 145, 150 мм и других исполнениях. Небольшое различие может изменить положение рычага, глубину посадки и взаимное расположение деталей под крышкой. До установки измерьте снятый вал по той же схеме, по которой указан размер новой детали, и сопоставьте общую геометрию. Выбирать сектор только по надписи «GY6 125/150» не следует.

Рекомендации по установке

Монтаж выполняют после снятия рычага кикстартера и крышки вариатора. Посадочные места очищают от загрязнений и продуктов износа, затем проверяют втулки, шайбы, стопорные детали и ответную шестерню. Пружину устанавливают с правильным предварительным натяжением, а сектор выставляют в исходное положение согласно конструкции конкретной крышки. После сборки рычаг должен двигаться без закусывания, уверенно передавать усилие и самостоятельно возвращаться назад.

Перед окончательной установкой полезно вручную проверить полный ход механизма при снятой крышке, не допуская перекоса зубьев и чрезмерного натяжения пружины. Если вал имеет заметный боковой люфт, необходимо оценить состояние его опор: новая зубчатая деталь не рассчитана на компенсацию разбитых посадочных мест. Правильно подобранный сектор восстанавливает штатную передачу усилия от ножного рычага к пусковой шестерне и позволяет сохранить кикстартер как независимый способ проворачивания двигателя.
