Реле-регулятор зарядки 4T GY6 125/150, 4 контакта

Реле-регулятор зарядки для 4T GY6 125/150

Четырехконтактный реле-регулятор предназначен для системы зарядки скутеров с четырехтактными двигателями семейства GY6 объемом 125 или 150 см³. Деталь совмещает функции выпрямителя и регулятора напряжения: преобразует переменный ток, поступающий от генератора, в постоянный и удерживает выходное напряжение на уровне, необходимом для зарядки аккумулятора и работы бортового оборудования.

Исправный регулятор помогает аккумулятору получать заряд во время работы двигателя и ограничивает чрезмерное повышение напряжения при увеличении оборотов. От его состояния зависит нормальная работа осветительных приборов и другого оборудования, подключенного к бортовой сети. В товарных каталогах эту деталь также называют реле зарядки, регулятором напряжения или регулятором-выпрямителем — речь идет об одном функциональном компоненте системы зарядки.

Конструкция и назначение

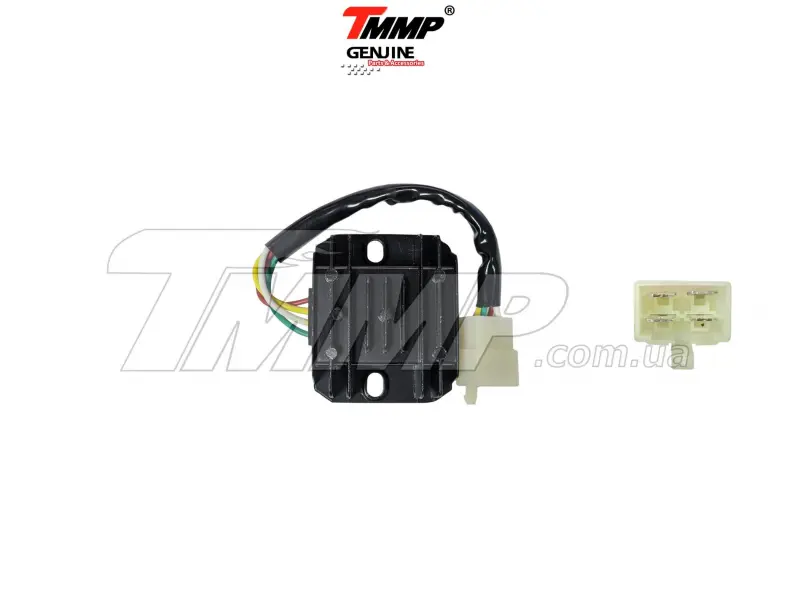

Устройство выполнено в черном ребристом корпусе с двумя крепежными отверстиями. Ребра увеличивают площадь поверхности корпуса и помогают отводить тепло, возникающее при работе регулятора. Для подключения предусмотрен проводной вывод с четырехконтактным разъемом. Такая компоновка позволяет установить деталь на штатное место при совпадении крепления, формы соединителя и расположения контактов.

Регулятор рассчитан на четырехтактные GY6 125/150, однако одного совпадения семейства и объема двигателя недостаточно для безошибочного подбора. На технике с похожими силовыми агрегатами встречаются разные варианты зарядной системы, разъемов и распиновки. До заказа необходимо сопоставить новую деталь со снятым регулятором и проверить схему конкретного скутера.

Что проверить при подборе

• Тип двигателя: четырехтактный GY6 объемом 125 или 150 см³.
• Количество контактов: соединитель должен быть рассчитан на четыре контакта.
• Форма разъема: корпус соединителя, направляющие и фиксатор должны соответствовать ответной части проводки.
• Распиновка: назначение каждого контакта сверяют со схемой скутера; одинаковое число контактов не подтверждает одинаковое подключение.
• Крепление: расположение двух отверстий и доступное место под корпус сравнивают со снятой деталью.

Когда проверяют регулятор зарядки

Поводом для диагностики могут стать отсутствие заряда аккумулятора, его систематический перезаряд, заметное изменение яркости ламп при повышении оборотов, частое перегорание осветительных приборов, нагрев или потемнение разъема. Эти признаки не всегда означают неисправность именно регулятора: похожие симптомы возникают при повреждении проводки, плохом контакте массы, неисправности генератора либо изношенном аккумуляторе.

Перед заменой измеряют напряжение на аккумуляторе при выключенном и работающем двигателе, осматривают контакты соединителя, проверяют проводку, массу и выход генератора. Диагностика помогает не устанавливать новую деталь при неисправности в соседнем участке системы. Подгоревший или ослабленный разъем также нужно привести в исправное состояние, иначе повышенное переходное сопротивление может вызывать нагрев и нарушать зарядку.

Установка и проверка

Монтаж выполняют при отключенном аккумуляторе. Разъем соединяют без перекоса и чрезмерного усилия, не изменяя расположение проводов без проверки схемы. Корпус надежно закрепляют через предусмотренные отверстия, а жгут размещают без натяжения, перегибов и контакта с горячими либо подвижными деталями. После установки контролируют напряжение зарядки на разных оборотах и проверяют, не нагревается ли соединитель.

Эта модель подходит для ремонта штатной четырехконтактной системы зарядки 4T GY6 125/150 при полном совпадении разъема, распиновки и крепления. Тщательная сверка перед установкой позволяет восстановить правильное преобразование и регулирование напряжения без переделки проводки.
