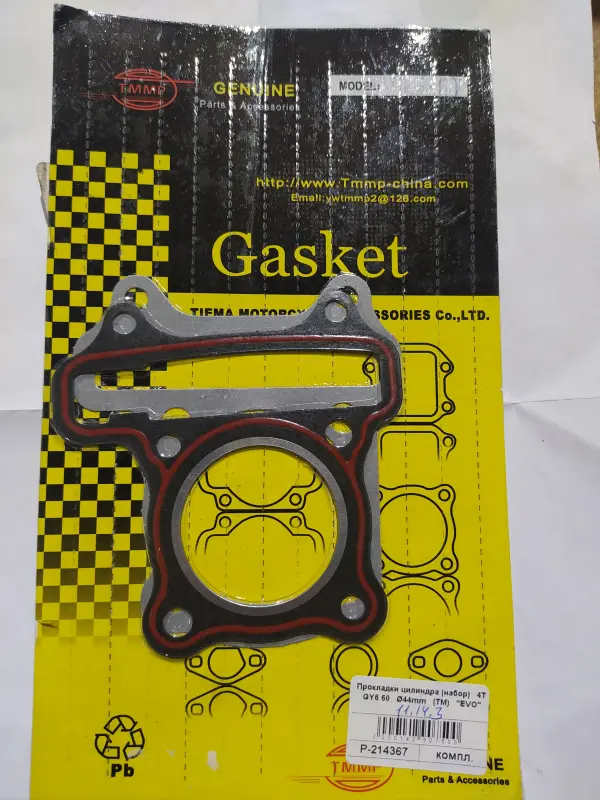

Набор прокладок цилиндра 4T GY6 60 Ø44 мм (TM EVO)

Набор прокладок цилиндра для 4T GY6 60 Ø44 мм

Комплект предназначен для обслуживания цилиндро-поршневой группы четырехтактных скутерных двигателей GY6 60 с диаметром цилиндра 44 мм. Прокладки устанавливаются в местах соединения цилиндра с картером и головкой, разделяют сопрягаемые поверхности и обеспечивают необходимое уплотнение после сборки двигателя. Набор подходит для планового ремонта, замены цилиндра или поршневой группы, а также повторной сборки верхней части мотора после разборки.

Герметичность этих соединений непосредственно влияет на сохранение компрессии и отсутствие масляных следов вокруг цилиндра. Поврежденная, продавленная или потерявшая форму прокладка уже не обеспечивает равномерного прилегания поверхностей. Возможными признаками проблемы становятся запотевание либо подтекание масла по стыку, следы прорыва газов и снижение компрессии. Установка подходящих новых прокладок позволяет восстановить штатное уплотнение соединений при условии исправности самих деталей двигателя и правильной сборки.

Совместимость и подбор

Основные параметры набора — четырехтактная конструкция двигателя GY6 60 и диаметр цилиндра 44 мм. Для этой конфигурации также применяются обозначения двигателей 139QMA, 1P39QMA, 139QMB и 1P39QMB. Одного совпадения марки или модели скутера недостаточно: на технике одного семейства могут стоять разные версии двигателя и цилиндра. Перед заказом необходимо проверить код двигателя, фактический диаметр цилиндра, контуры старых прокладок и расположение всех монтажных отверстий.

Особенно внимательно сравнивают центральное отверстие, форму канала цепи газораспределительного механизма, отверстия под шпильки и технологические каналы. Контур каждой прокладки должен совпадать с сопрягаемой поверхностью без перекрытия проходов и смещения относительно цилиндра. Если двигатель ранее ремонтировали или устанавливали увеличенную цилиндро-поршневую группу, ориентироваться только на заявленный объем скутера нельзя — решающими остаются фактическая конфигурация мотора и размер 44 мм.

Рекомендации по установке

• Разберите верхнюю часть двигателя в соответствии с порядком обслуживания конкретной версии GY6 и полностью удалите остатки прежних уплотнений.
• Очистите привалочные плоскости цилиндра, картера и головки, не оставляя частиц старой прокладки, масла или нагара в зоне прилегания.
• Проверьте поверхности на царапины, повреждения и деформацию: новая прокладка не устраняет дефекты металлических деталей.
• Перед затяжкой убедитесь, что отверстия под шпильки, канал цепи и остальные проходы совмещены, а прокладка лежит ровно и не завернулась по краю.
• Затягивайте крепеж головки равномерно, в установленной последовательности и с моментом, предусмотренным документацией двигателя.

При монтаже не следует пытаться компенсировать загрязненную или деформированную плоскость толстым слоем герметизирующего состава. Излишки могут попасть в технологические каналы, а неправильная посадка нарушит равномерность прижима. После сборки проверьте стыки цилиндра и головки на отсутствие масляных следов, постороннего шума и признаков утечки.

Этот набор выбирают именно для верхней части четырехтактного двигателя GY6 60 с цилиндром Ø44 мм. Он удобен при ремонте, когда соединения цилиндра и головки разобраны одновременно и уплотнения необходимо обновить в рамках одной сборки. Точная сверка двигателя, диаметра и геометрии прокладок до начала работ помогает избежать несовместимости и повторной разборки мотора.
