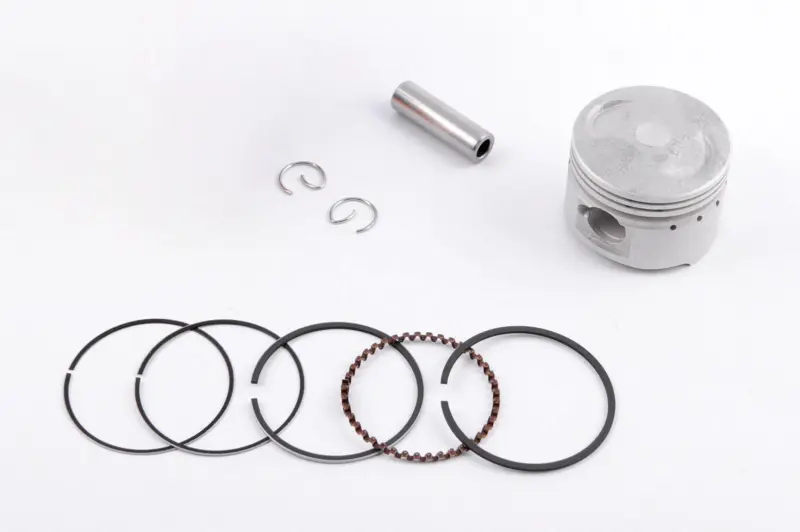

Поршень 4T GY6 60 STD Ø44,00 мм (WHV)

Поршень 4T GY6 60 STD Ø44,00 мм (WHV)

Предназначен для ремонта цилиндро-поршневой группы четырехтактных двигателей GY6 объемом 60 см³, применяемых на китайских скутерах. Номинальный диаметр поршня составляет 44,00 мм, диаметр поршневого пальца — 13 мм. Деталь подходит для двигателей 139QMA/1P39QMA и 139QMB/1P39QMB при условии совпадения фактических размеров цилиндра, пальца и геометрии установленного поршня.

Назначение и работа в двигателе

Поршень перемещается внутри цилиндра, воспринимает давление газов после воспламенения смеси и через палец и шатун передает усилие коленчатому валу. Его днище образует подвижную границу камеры сгорания, а канавки служат для установки поршневых колец. Состояние этой пары связано с компрессией, запуском двигателя, расходом масла и стабильностью работы скутера.

Замена требуется при задирах на юбке, повреждении днища, износе канавок, увеличенном зазоре с цилиндром или повреждении посадочных мест пальца. Такие дефекты могут сопровождаться снижением компрессии, дымностью, посторонним механическим шумом, ухудшением запуска и повышенным расходом масла. Перед ремонтом необходимо установить причину износа: перегрев, недостаточная смазка, загрязнение, повреждение цилиндра или неправильные монтажные зазоры способны быстро вывести новую деталь из строя.

Что проверить при подборе

• Тип двигателя: четырехтактный GY6 60; подтвержденная совместимость относится к обозначениям 139QMA/1P39QMA и 139QMB/1P39QMB.
• Диаметр: 44,00 мм в стандартном размере STD. Для цилиндра после расточки может потребоваться ремонтный поршень увеличенного диаметра.
• Поршневой палец: требуемый диаметр — 13 мм.
• Геометрия: сравните высоту поршня, положение отверстия под палец, форму днища, расположение и ширину канавок со снятой деталью.
• Состояние цилиндра: измерьте диаметр, овальность и конусность рабочей поверхности. Одного обозначения модели двигателя недостаточно, если цилиндр уже растачивали или заменяли.

Маркировка STD обозначает стандартный, а не увеличенный ремонтный размер. Поэтому поршень следует выбирать по результатам измерения цилиндра, а не только по заявленному объему двигателя. Диаметр 44,00 мм должен соответствовать установленному цилиндру и предусмотренному изготовителем монтажному зазору. Если поверхность цилиндра имеет глубокие задиры, выраженную ступеньку или отклонение формы, установка нового поршня без восстановления цилиндра не решит причину потери компрессии.

Рекомендации по установке

До сборки очистите цилиндр, канавки и сопрягаемые детали от нагара и абразивных частиц. Проверьте кольца в цилиндре, их торцевые зазоры и свободное перемещение в соответствующих канавках. Кольца устанавливают специальным расширителем, не перекручивая и не растягивая сильнее необходимого; их замки не располагают на одной линии. Если кольца имеют обозначенную верхнюю сторону, соблюдайте указанное направление.

Палец должен входить без перекоса, а его фиксаторы — полностью садиться в канавки. Перед вводом поршня в цилиндр рабочие поверхности смазывают свежим моторным маслом, кольца аккуратно сжимают подходящим инструментом и не проталкивают деталь силой при сопротивлении. Направление установки поршня определяют по конструкции двигателя и предусмотренным обозначениям детали. После сборки коленчатый вал должен проворачиваться плавно, без закусывания.

Этот поршень подходит для планового восстановления GY6 60 со штатным цилиндром Ø44,00 мм и пальцем Ø13 мм. Точный промер цилиндра и сравнение основных размеров со снятой деталью помогают выбрать правильный вариант и избежать повторной разборки двигателя.
