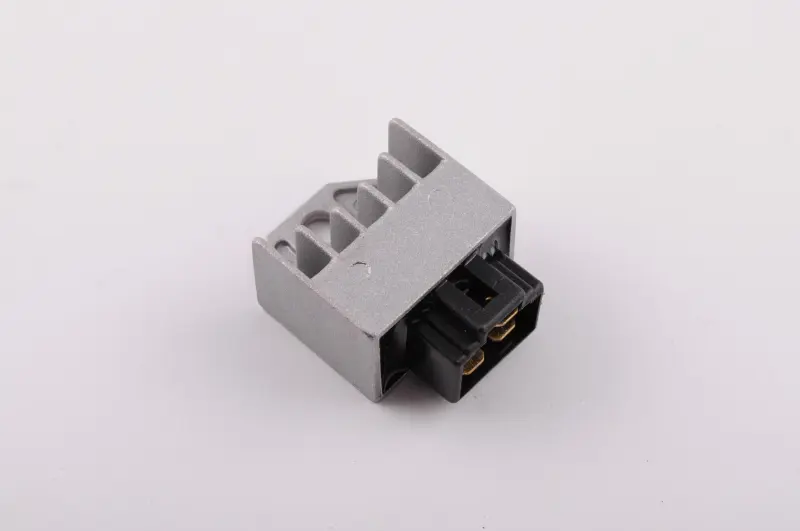

Реле-регулятор зарядки Suzuki Lets ST, 4 контакта

Реле-регулятор зарядки для Suzuki Lets ST

Реле-регулятор предназначен для восстановления нормальной работы системы зарядки скутера Suzuki Lets ST. Деталь принимает ток от генератора, выпрямляет его и ограничивает напряжение, поступающее к аккумулятору и бортовым потребителям. Исправный регулятор поддерживает корректный режим зарядки при изменении оборотов двигателя, поэтому аккумулятор получает питание без чрезмерного повышения напряжения, а освещение и другие электроприборы работают стабильнее.

Назначение и конструкция

Регулятор объединяет функции выпрямления и ограничения напряжения в одном компактном корпусе. Наружные ребра увеличивают площадь теплоотдачи и помогают корпусу рассеивать тепло, возникающее во время работы. Подключение выполнено через встроенный четырехконтактный разъем. Такая конфигурация применяется на регуляторах для скутеров семейства Suzuki Lets, однако при подборе необходимо учитывать не только количество контактов, но и форму колодки, расположение выводов и схему проводки конкретной модификации.

Неисправность этой детали может проявляться слабой зарядкой аккумулятора, его быстрым разрядом после поездок, заметным изменением яркости света при повышении оборотов или чрезмерным напряжением в бортовой сети. Похожие симптомы также возникают при повреждении генератора, аккумулятора, проводки либо контактов разъема. Поэтому перед заменой полезно измерить напряжение зарядки, проверить соединения и исключить обрыв или короткое замыкание в проводах.

Что проверить при подборе

Название модели само по себе не заменяет сравнение установленной детали: скутеры одной серии могут различаться по году выпуска, рынку поставки и исполнению проводки. Новый регулятор следует сопоставить со снятым по разъему и конфигурации контактов. Корпус должен размещаться в штатной зоне без натяжения жгута, а колодка — соединяться свободно и фиксироваться без переделки проводов.

• Модель техники: регулятор предлагается для Suzuki Lets ST.
• Тип детали: выпрямитель-регулятор системы зарядки скутера.
• Подключение: встроенная колодка на четыре контакта.
• Исполнение корпуса: компактная металлическая оболочка с развитыми ребрами теплоотдачи.
• Контроль перед покупкой: сравните форму разъема, число и расположение контактов, габарит корпуса и место подключения со старой деталью.

Установка и проверка после замены

Монтаж выполняют при выключенном зажигании и отсоединенной аккумуляторной батарее. Перед подключением нужно осмотреть ответную колодку: потемневшие, ослабленные или окисленные контакты создают дополнительное сопротивление, нагреваются и способны нарушить работу даже исправного регулятора. Поврежденный разъем или проводку необходимо привести в порядок до установки новой детали. Разъем соединяют без перекоса, а корпус размещают так, чтобы ребра не были закрыты посторонними предметами и проводами.

После сборки проверяют напряжение на аккумуляторе при выключенном и работающем двигателе, а затем наблюдают его изменение при увеличении оборотов. Значения следует оценивать по сервисным данным конкретной версии Suzuki Lets ST. Если зарядка не восстановилась или напряжение остается нестабильным, дополнительно диагностируют аккумулятор, генератор, массу, предохранители и проводку. Такой порядок помогает устранить причину неисправности и не подвергать новый регулятор повторной перегрузке.

Реле-регулятор подходит для ремонта Suzuki Lets ST при совпадении четырехконтактного подключения и конфигурации штатной колодки. Точная сверка перед монтажом особенно важна, если проводка скутера ранее ремонтировалась или изменялась.
