Реле-регулятор зарядки 4T GY6 125/150, 4 контакта, ST

Реле-регулятор зарядки для двигателей GY6 125/150

Реле-регулятор ST предназначен для системы зарядки скутеров с четырехтактными двигателями семейства GY6 объемом 125 или 150 см³. Деталь объединяет функции выпрямителя и регулятора: преобразует поступающий от генератора переменный ток в постоянный и ограничивает выходное напряжение до уровня, необходимого бортовой сети и аккумулятору. Такая работа помогает поддерживать штатный режим зарядки при изменении оборотов двигателя.

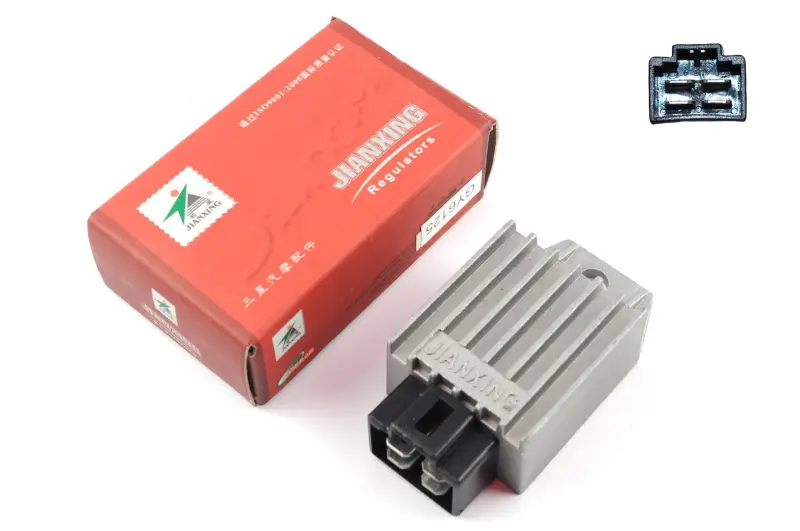

Модель выполнена с одним разъемом на четыре штыревых контакта. Эта конфигурация имеет значение при подборе: у техники с двигателями GY6 встречаются регуляторы с другим количеством проводов, иной схемой контактов и отличающимся корпусом. Совпадения рабочего объема двигателя недостаточно — перед заказом необходимо сопоставить старую деталь по типу разъема, расположению четырех контактов, форме колодки, креплению и габаритам корпуса.

Назначение и конструкция

Регулятор-выпрямитель принимает ток от генераторной обмотки, выпрямляет его для зарядки аккумулятора и удерживает напряжение в допустимом для штатного электрооборудования диапазоне. При исправной системе результатом становится предсказуемая зарядка аккумулятора и нормальная работа потребителей, рассчитанных на питание от бортовой сети скутера.

Корпус имеет выраженные наружные ребра, увеличивающие площадь теплообмена во время работы. Разъем объединяет четыре контакта в одной пластиковой колодке, поэтому подключение выполняется штатной ответной фишкой без перестановки отдельных клемм. На корпусе предусмотрена площадка с крепежным отверстием. При монтаже деталь должна быть надежно зафиксирована, а разъем — вставлен полностью, без перекоса и ослабленных контактов.

Что проверить перед выбором

• Тип двигателя: четырехтактный GY6 125/150.
• Разъем: одна колодка с четырьмя штыревыми контактами.
• Расположение контактов: сверяется с ответной фишкой штатной проводки, а не только с их количеством.
• Корпус и крепление: форма, положение отверстия и доступное место должны соответствовать установленной детали.
• Система зарядки: перед заменой проверяют аккумулятор, генератор, проводку, массу и состояние разъемов, поскольку похожие симптомы возникают при неисправности любого из этих компонентов.

Когда требуется замена

Поводом для диагностики регулятора могут быть недостаточная зарядка аккумулятора, чрезмерное напряжение при повышении оборотов, нестабильная яркость освещения, нагрев или потемнение колодки, окисление и ослабление контактов. Один симптом сам по себе не определяет причину, поэтому напряжение измеряют на разных режимах работы двигателя и сопоставляют с требованиями конкретной модели скутера.

Перед установкой отключают питание, осматривают ответную колодку и устраняют повреждения проводов или клемм. Новый регулятор нельзя подключать к оплавленному либо разболтанному разъему: плохой контакт повышает сопротивление и вызывает локальный нагрев. После монтажа проверяют надежность крепления, отсутствие натяжения проводки и фактическое напряжение зарядки. Точное совпадение четырехконтактной конфигурации и посадочного места делает эту модель подходящим вариантом для штатного ремонта скутера с двигателем GY6 125/150.
