Комплект прокладок цилиндра 4T GY6 150 Ø57,4 мм ST

Комплект прокладок цилиндра для 4T GY6 150 Ø57,4 мм

Набор предназначен для обслуживания цилиндро-поршневой группы четырехтактного двигателя GY6 150 со стандартным диаметром цилиндра 57,4 мм. Прокладки устанавливаются в местах соединения цилиндра, головки и сопряженных деталей верхней части двигателя. Они формируют плотные стыки между разъемными поверхностями, поэтому комплект нужен при снятии цилиндра или головки, ремонте ЦПГ и сборке двигателя после дефектовки.

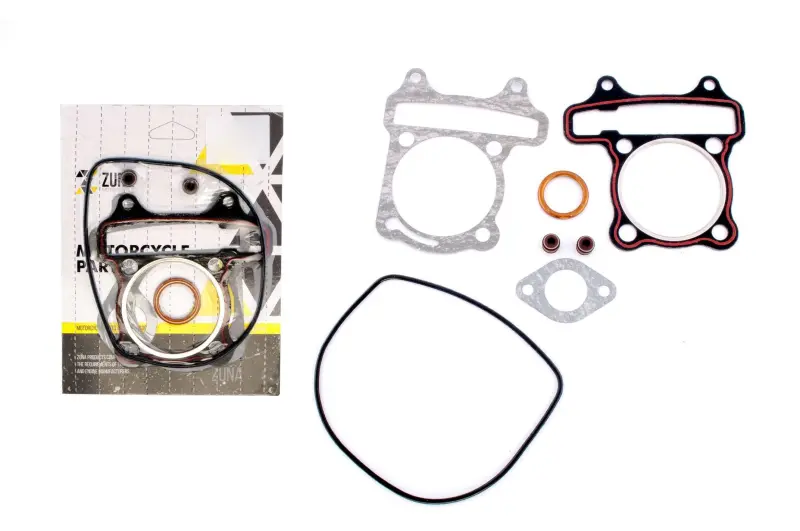

В комплект входят прокладки разной формы для нескольких соединений верхней части двигателя, крупный контурный уплотнитель, кольцо медного цвета и два малых уплотнения. Такая конфигурация позволяет заменить не одну отдельную прокладку, а сразу подготовить основные разобранные соединения к повторной сборке. Каждую деталь следует устанавливать только на соответствующее ей место: контуры, отверстия под крепеж и каналы должны полностью совпадать с поверхностями двигателя.

Что проверить перед выбором

• Тип двигателя: набор рассчитан на четырехтактную платформу GY6 150. Одного указанного объема скутера недостаточно — конструкция двигателя должна соответствовать этому семейству.
• Диаметр цилиндра: основной размер набора составляет 57,4 мм. Его необходимо сопоставить с фактическим диаметром установленного цилиндра, особенно если ЦПГ ранее менялась или растачивалась.
• Форму соединений: сравните контуры прокладок, расположение крепежных отверстий, проходов и вырезов со снятыми деталями. У разных исполнений GY6 расположение отдельных каналов и форма сопряженных узлов могут отличаться.
• Объем предстоящей разборки: заранее определите, какие соединения будут раскрыты при ремонте, и сопоставьте их с фактическим составом набора. Это помогает подготовить все необходимые уплотнения до начала сборки.

Комплект целесообразно использовать при ремонте после потери герметичности стыка, следов масла возле цилиндра или головки, падения компрессии, а также при плановом снятии деталей ЦПГ. Эти признаки могут иметь разные причины, поэтому перед заменой нужно проверить плоскости сопряжения, состояние цилиндра, головки, крепежа и других деталей. Новая прокладка не устраняет деформацию или повреждение поверхности, но обеспечивает предусмотренное уплотнение исправного и правильно собранного соединения.

Подготовка и установка

Перед монтажом удаляют остатки прежних прокладок и загрязнения, не повреждая сопрягаемые плоскости. Поверхности должны быть ровными и подготовленными к сборке. Прокладки укладывают без заломов и смещения, контролируя открытое положение всех отверстий и каналов. Старые обжатые детали повторно не устанавливают: после разборки они уже не рассчитаны на восстановление первоначального прилегания.

• Сначала выполните пробное совмещение каждой прокладки без окончательной затяжки крепежа.
• Головку и остальные детали затягивайте равномерно, соблюдая последовательность и момент из сервисной документации конкретного двигателя.
• После сборки проверьте стыки на следы утечки и проконтролируйте работу двигателя без разборки соединения.

Этот набор подходит для ремонта стандартной цилиндро-поршневой группы GY6 150 диаметром 57,4 мм. Для точного подбора ориентируйтесь одновременно на тип и тактность двигателя, размер цилиндра и геометрию снятых прокладок. Такое сравнение особенно актуально для скутеров, на которых ранее устанавливались нештатные цилиндры или детали другой модификации.
