Комплект звезд и цепи Delta 420: 14T/41T, 98 звеньев

Комплект предназначен для обслуживания цепного привода мопеда Delta. В него входят ведущая звезда на 14 зубьев, ведомая звезда на 41 зуб и приводная цепь типоразмера 420 длиной 98 звеньев. Все три детали подобраны по одному номинальному размеру, поэтому такой набор удобен при комплексном обновлении привода, когда старая цепь и зубья звезд уже имеют взаимный износ.

В цепной передаче малая звезда принимает вращение от выходного вала двигателя, цепь передает усилие, а большая звезда приводит заднее колесо. Число зубьев 14T и 41T относится к важным параметрам передаточного отношения. При замене следует сохранять штатное сочетание звезд, если изменение характеристик техники не предусмотрено производителем. Обозначение 420 определяет совместимый типоразмер цепи и зубчатых венцов, а 98L указывает количество звеньев.

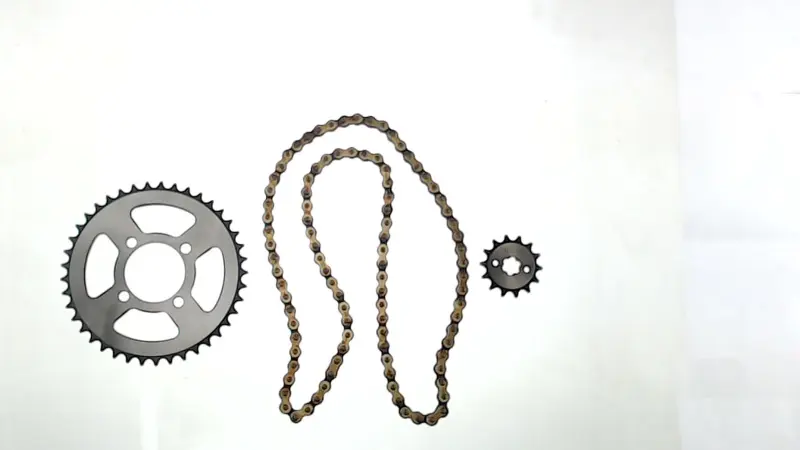

Что входит в набор

• Ведущая звезда 420-14T — малая звезда с 14 зубьями для передней части привода.
• Ведомая звезда 420-41T — большая задняя звезда с 41 зубом.
• Цепь 420-98L — приводная цепь соответствующего типоразмера на 98 звеньев.

Практическая польза комплекта

• Одинаковый типоразмер 420 у цепи и обеих звезд обеспечивает правильное сопряжение роликов с зубьями при условии штатной установки.
• Одновременное обновление трех контактирующих деталей исключает сочетание новой цепи с сильно изношенными зубьями либо новых звезд с растянутой старой цепью.
• Штатная пара 14T/41T позволяет сохранить предусмотренное для этой конфигурации передаточное отношение.

Когда требуется замена

Цепной привод проверяют при появлении заметного провисания, необходимости часто восстанавливать натяжение, неравномерного хода, постороннего шума или рывков при передаче тяги. На звездах поводом для замены становятся истонченные, заостренные, загнутые либо неодинаково изношенные зубья. Продолжительная работа растянутой цепи по поврежденным венцам ускоряет износ сопряженных поверхностей, поэтому состояние деталей оценивают совместно.

Новая цепь не должна устанавливаться на звезды с выраженной выработкой: профиль старых зубьев уже соответствует растянутому шагу изношенной цепи. Обратная ситуация также нежелательна — старая цепь быстро формирует неправильный контакт на новых венцах. Комплектная замена помогает получить равномерное зацепление по всей длине привода и упрощает обслуживание.

Как проверить совместимость

Перед заказом сопоставьте с установленными деталями четыре основных параметра: типоразмер цепи 420, 98 звеньев, 14 зубьев на ведущей звезде и 41 зуб на ведомой. Названия Delta недостаточно для окончательного подбора, поскольку отдельные модификации мопедов могут иметь другую длину цепи, число зубьев или посадочную геометрию.

Дополнительно сравните форму центрального отверстия и посадки малой звезды, диаметр и расположение крепежных отверстий большой звезды, ее вылет, а также положение цепной линии. Эти параметры должны совпадать со снятыми деталями и конструкцией конкретной модификации. Типоразмеры 420 и 428 не являются взаимозаменяемыми, даже если количество зубьев у звезд одинаковое.

Установка и первичная проверка

Перед монтажом очищают зону привода и проверяют состояние креплений, натяжителей и направляющих. Звезды устанавливают без перекоса, цепь прокладывают по одной линии, после чего регулируют свободный ход согласно руководству конкретного мопеда. Слишком сильное натяжение повышает нагрузку на подшипники и вал, а чрезмерное провисание ухудшает зацепление и увеличивает риск ударной работы цепи.

После установки заднее колесо прокручивают вручную и проверяют равномерность натяжения на полном обороте, отсутствие заеданий и совпадение плоскостей звезд. После первых поездок полезно повторно проконтролировать свободный ход и крепеж. Регулярная очистка, смазывание и корректная регулировка помогают цепи и зубчатым венцам работать согласованно.
