Демпфер заднего колеса Zongshen ZS125J с подшипником, втулкой и сальником ST

Демпфер заднего колеса Zongshen ZS125J ST

Деталь предназначена для заднего колеса мотоцикла Zongshen ZS125J и служит корпусом демпферной части ступицы. В собранном приводе она взаимодействует со ступицей и эластичными вставками, через которые крутящий момент от задней звезды передается колесу. Такая схема смягчает резкие изменения нагрузки при начале движения, переключении передач, ускорении и сбросе газа, уменьшая жесткие удары между сопряженными деталями привода.

В эту конфигурацию входят сам демпфер, подшипник, втулка и сальник. Подшипник поддерживает свободное и ровное вращение установленной в ступице детали, втулка участвует в ее правильном расположении, а сальник закрывает посадочную зону подшипника от дорожной пыли и влаги. Комплектная конфигурация удобна при ремонте, когда вместе с корпусом необходимо заменить связанные с ним опорные детали и не оставлять в соединении изношенный подшипник либо уплотнение.

Назначение в задней ступице

Демпфер устанавливается со стороны привода заднего колеса. Его наружный профиль сопрягается с демпферными вставками ступицы, а центральная часть опирается на подшипник. За счет такого соединения тяга передается не через жесткий контакт двух деталей, а через предусмотренную конструкцией демпферную систему. Исправное сопряжение помогает приводу реагировать на изменение нагрузки без чрезмерного люфта и ударов.

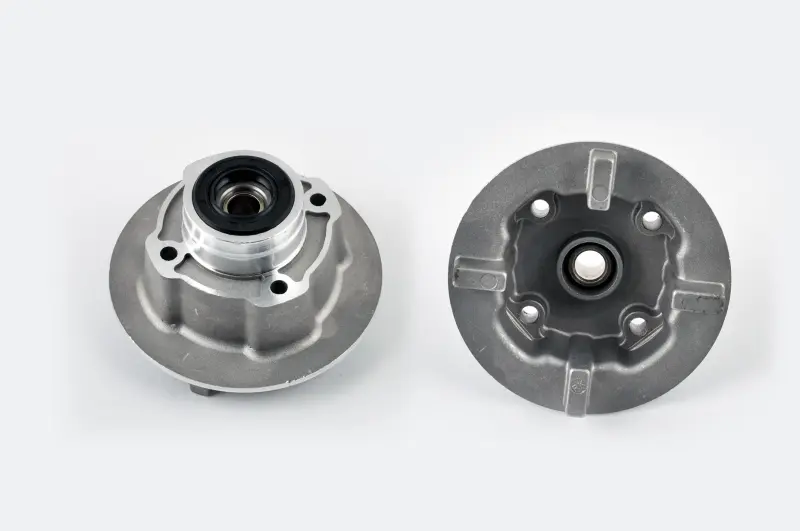

Корпус имеет круглую форму, центральное посадочное место с установленным подшипником, четыре крепежных отверстия и четыре наружных упора. Эти признаки необходимо учитывать при подборе: детали для похожих китайских мотоциклов могут отличаться расположением отверстий, формой упоров, глубиной посадки, диаметрами подшипника и втулки. Одного совпадения класса двигателя или внешне близкой формы недостаточно.

Как проверить совместимость

Основной ориентир для этой позиции — модель Zongshen ZS125J и место установки в заднем колесе. Перед заказом демонтированный демпфер следует очистить и сопоставить с новой деталью по всем точкам соединения.

• Корпус: сравните общий профиль, количество и расположение наружных упоров.
• Крепление: проверьте число отверстий, расстояние между ними и положение относительно центра.
• Центральная посадка: сопоставьте размеры подшипника, втулки, оси и посадочного места в ступице.
• Уплотнение: проверьте форму и посадку сальника со стороны сопряженной детали.
• Глубина установки: после примерки корпус должен занимать штатное положение без перекоса, заедания и принудительной подгонки.

Задняя звезда в заявленный состав не входит, поэтому при ремонте используется подходящая звезда существующего привода. Демпферные резиновые вставки также не указаны среди компонентов: их состояние нужно проверить отдельно. Трещины, затвердевание, деформация или заметный свободный ход вставок могут потребовать их одновременной замены.

Установка и контроль после ремонта

Монтаж выполняют на снятом заднем колесе после очистки посадочных поверхностей. До сборки проверяют ступицу, ось, крепеж, звезду и демпферные вставки: поврежденные сопряжения способны вызвать перекос даже с новой деталью. Подшипник должен вращаться плавно, без хруста и ощутимого радиального люфта, а сальник — ровно располагаться в своей посадке. Удары по внутреннему кольцу подшипника и перекос корпуса при установке недопустимы.

После сборки проверяют свободное вращение колеса, положение звезды, натяжение и линию цепи, отсутствие бокового биения и постороннего шума. Крепеж затягивают в последовательности и с усилием, предусмотренными руководством мотоцикла. После короткой пробной поездки полезно повторно осмотреть соединение и убедиться, что корпус полностью находится в посадке, а в приводе не появился лишний люфт.

Когда деталь требует внимания

Основанием для разборки задней ступицы могут быть стук при наборе или сбросе тяги, увеличенный свободный ход звезды относительно колеса, шум подшипника, тугое вращение либо повреждение уплотнения. Эти признаки требуют проверки всего соединения, поскольку похожие симптомы вызывают также изношенные демпферные вставки, крепеж, звезда или посадочные поверхности. Комплект для Zongshen ZS125J позволяет восстановить демпферную часть задней ступицы с подшипником, втулкой и сальником при условии точного совпадения всех посадок со снятой деталью.
