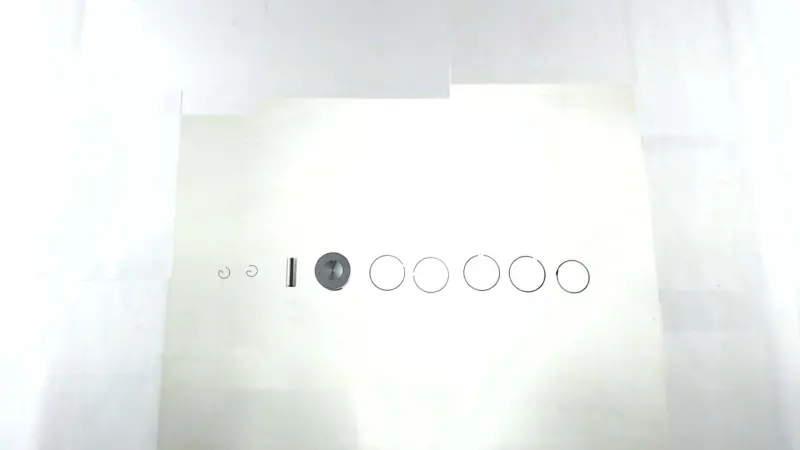

Поршень 4T GY6 125 STD Ø52,4 мм ST

Поршень 4T GY6 125 STD Ø52,4 мм ST

Поршень стандартного размера предназначен для цилиндро-поршневой группы четырехтактного двигателя GY6 125. Номинальный диаметр детали составляет 52,4 мм. Такой вариант выбирают при ремонте двигателя с цилиндром штатного диаметра, когда результаты измерений позволяют сохранить стандартную размерную группу без расточки под увеличенный поршень.

Назначение в двигателе

Во время работы двигателя поршень перемещается внутри цилиндра, воспринимает давление газов и через поршневой палец передает усилие на шатун. Совместно с кольцами он участвует в уплотнении камеры сгорания и отделяет ее от картера. От соответствия поршня цилиндру, состояния канавок и правильности сборки зависят компрессия, запуск двигателя, расход масла и отсутствие постороннего механического шума.

Деталь применяется в ремонтном обслуживании четырехтактных скутерных двигателей семейства GY6 125. Обозначение STD указывает на стандартную размерную группу, а Ø52,4 мм — на номинальный диаметр поршня. При выборе недостаточно ориентироваться только на заявленный объем 125 см³: у внешне похожих двигателей встречаются разные цилиндры, пальцы, форма днища и размеры канавок под кольца.

Что проверить перед покупкой

• Код двигателя: совместимость следует проверять по обозначению силового агрегата; для поршней диаметром 52,4 мм в товарных каталогах обычно указывается GY6 125 и семейство 152QMI/1P52QMI.
• Размер цилиндра: цилиндр измеряют нутромером в нескольких поясах и направлениях. Номинальное значение само по себе не показывает фактический износ, овальность или конусность поверхности.
• Размерная группа: STD подходит для штатного диаметра. Если цилиндр уже растачивали либо его износ превышает допустимое значение, требуется другой ремонтный вариант или восстановление всей пары.
• Поршневой палец: для распространенной конфигурации GY6 125 с поршнем 52,4 мм используется палец диаметром 15 мм, однако перед заказом необходимо сопоставить его размер со снятой деталью.
• Геометрия: сравнивают общую высоту, расстояние от оси пальца до днища, форму днища, расположение клапанных выборок и параметры канавок под кольца.
• Состав ремонта: кольца, палец и стопорные кольца подбирают по соответствующим размерам. Их наличие в наборе нужно уточнять отдельно, поскольку эта позиция обозначена именно как поршень.

Когда требуется замена

Основанием для дефектовки служат задиры на юбке, повреждение днища, разбитые канавки, трещины, заметный люфт пальца, повышенный зазор между поршнем и цилиндром либо результаты измерений за пределами сервисных допусков конкретного двигателя. Снижение компрессии или расход масла не следует связывать только с поршнем: одновременно проверяют цилиндр, кольца, головку и клапанный механизм.

Рекомендации по установке

Монтаж выполняют после очистки и инструментального контроля цилиндра. Поршневые кольца устанавливают в предназначенные для них канавки с учетом маркировки и ориентации, предусмотренных производителем колец; после сборки они должны свободно перемещаться в канавках. Замки распределяют в соответствии с сервисной документацией двигателя. При заведении поршня в цилиндр нельзя царапать юбку или чрезмерно изгибать кольца.

Положение поршня, направление пальца и размещение стопорных колец проверяют до окончательной сборки. Крепеж цилиндра и головки затягивают установленным для конкретного двигателя моментом и в заданной последовательности. После ремонта контролируют свободное вращение коленчатого вала вручную. Точный подбор по измерениям особенно важен: слишком малый рабочий зазор повышает риск прихвата, а чрезмерный не позволяет цилиндро-поршневой паре нормально выполнять уплотняющую функцию.
