Поршень Honda PAL 50 AF17 ремонтный 0,25 Ø41,25 мм ST

Ремонтный поршень Honda PAL 50 AF17 Ø41,25 мм

Поршень ST предназначен для ремонта цилиндро-поршневой группы 50-кубового скутера Honda PAL с обозначением рамы AF17. Диаметр 41,25 мм соответствует первому ремонтному увеличению 0,25 мм относительно штатного диаметра цилиндра 41,00 мм. Деталь выбирают для цилиндра, состояние которого позволяет выполнить расточку и хонингование под этот размер. Устанавливать ее в цилиндр номинального диаметра без предварительной обработки нельзя.

При работе двигателя поршень перемещается внутри цилиндра, участвует в сжатии топливовоздушной смеси и воспринимает давление газов после ее воспламенения. Через поршневой палец усилие передается шатуну и далее коленчатому валу. Поршневые кольца уплотняют зазор между поршнем и стенкой цилиндра, поэтому состояние поверхности цилиндра, форма кольцевых канавок и правильно выставленный монтажный зазор непосредственно влияют на компрессию, запуск и стабильность работы мотора.

Состав и особенности конструкции

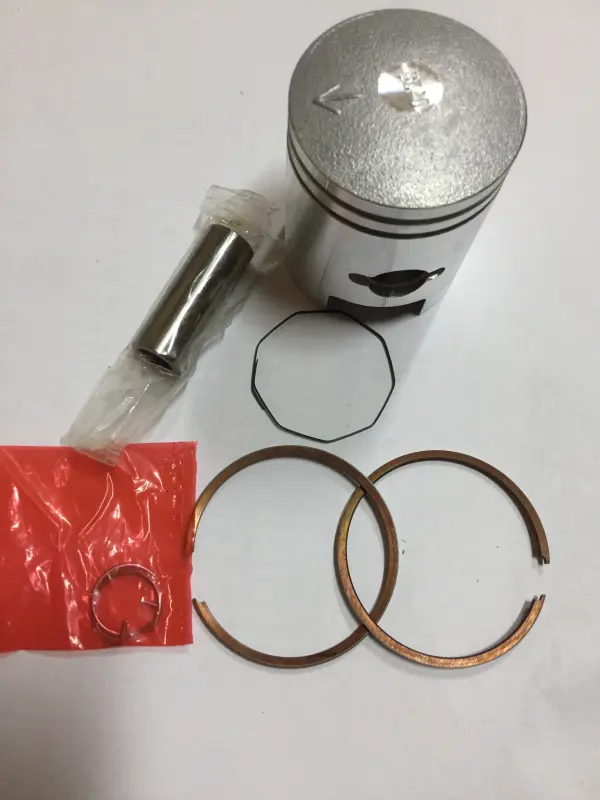

Набор включает поршень с двумя кольцевыми канавками, два поршневых кольца, поршневой палец и два стопорных кольца пальца. На днище поршня имеется стрелка для правильной ориентации при сборке. Стопорные кольца фиксируют палец от осевого смещения, а два поршневых кольца образуют уплотнение в цилиндре. Такой состав позволяет одновременно установить согласованные детали поршневой группы, не используя изношенные кольца и фиксаторы от разобранного двигателя.

Обозначение AF17 относится к модели рамы Honda PAL, тогда как в фирменном каталоге для этого скутера указан двигатель серии AF05E. При подборе следует учитывать оба обозначения и не ориентироваться только на объем 50 см³: у разных скутеров Honda одинакового класса могут отличаться высота поршня, диаметр и длина пальца, положение пальца, форма днища, конфигурация юбки и кольцевых канавок.

Что проверить перед покупкой и установкой

• Модель скутера: поршень рассчитан на Honda PAL 50 с обозначением AF17; совпадение одного лишь рабочего объема не подтверждает совместимость.
• Ремонтный размер: Ø41,25 мм — первый ремонтный размер 0,25. Цилиндр должен быть измерен и подготовлен именно под фактический диаметр устанавливаемого поршня.
• Геометрию детали: сравните со старым поршнем общую высоту, положение отверстия под палец, форму днища и юбки, а также число и расположение канавок.
• Поршневой палец: до сборки сопоставьте его диаметр и длину с демонтированной деталью и проверьте состояние верхней головки шатуна.
• Цилиндр: измерьте диаметр в нескольких поясах и направлениях, чтобы оценить износ, овальность и конусность. Размер расточки определяют по результатам измерений, а не только по следам на поверхности.
• Кольца: проверьте их свободное перемещение в канавках и зазоры в замках внутри подготовленного цилиндра согласно ремонтным данным двигателя.
• Ориентацию: при монтаже расположите поршень по стрелке на днище в направлении, предусмотренном для двигателя Honda PAL.

Когда применяют ремонтный поршень

Переход на размер 41,25 мм уместен при износе цилиндра, задирах или нарушении его геометрии, если мастерская после измерений подтверждает возможность первого ремонтного растачивания. Причиной разборки также могут быть снижение компрессии, затрудненный запуск, посторонний стук, повреждение поршня либо износ кольцевых канавок. Простая установка нового поршня в поврежденный цилиндр не устраняет причину неисправности: сопряженные поверхности должны образовывать правильно подготовленную пару.

Перед окончательной сборкой цилиндр очищают от остатков абразива после обработки, проверяют состояние шатуна и подшипника верхней головки, а кольца устанавливают в предназначенные для них канавки без чрезмерного усилия. Стопорные кольца пальца должны полностью сесть в посадочные канавки. После установки цилиндра коленчатый вал следует плавно провернуть вручную и убедиться, что поршень перемещается свободно, без закусывания и постороннего контакта. Точная обработка цилиндра и контроль всех сопряжений помогают восстановить компрессию и нормальную работу двигателя после ремонта.
