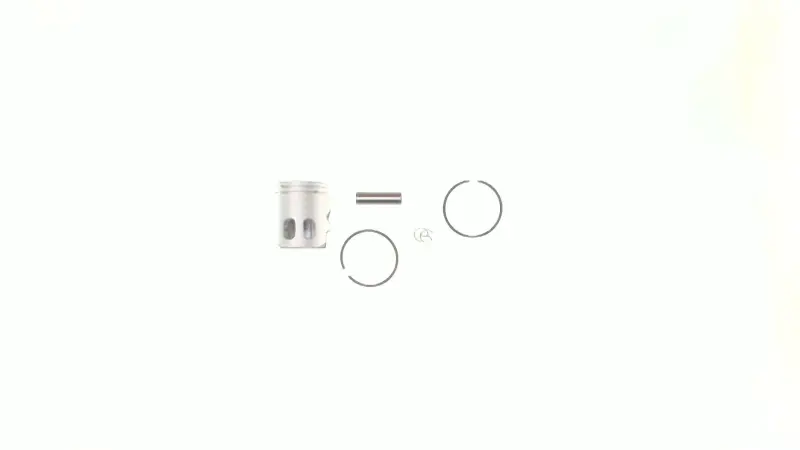

Поршень Yamaha JOG 65 STD Ø44 мм, палец Ø10 мм (TM)

Поршень Yamaha JOG 65 STD Ø44 мм

Поршень предназначен для цилиндро-поршневой группы двухтактного двигателя скутера Yamaha JOG конфигурации 65 см³. Его основные параметры для подбора — стандартный размер STD, диаметр 44,00 мм и поршневой палец диаметром 10 мм. Деталь перемещается внутри цилиндра, участвует в сжатии топливной смеси и передает усилие через поршневой палец на шатун. От соответствия поршня цилиндру зависит герметичность камеры сгорания, стабильность компрессии и нормальная работа двигателя.

Модель рассчитана на цилиндр с номинальным диаметром 44 мм. Обозначение STD указывает на стандартную размерную группу, поэтому такой поршень нельзя автоматически считать заменой ремонтному варианту увеличенного диаметра. Перед покупкой необходимо определить фактический размер цилиндра и выяснить, подвергался ли он расточке. Даже при совпадении модели скутера следует сопоставить диаметр поршня, диаметр пальца, общую геометрию и расположение окон в юбке со снятой деталью.

Конструкция и назначение

Поршень имеет две кольцевые канавки и окна в юбке, характерные для этой конфигурации двухтактного двигателя. Поршневые кольца, установленные в канавках, обеспечивают уплотнение между поршнем и стенкой цилиндра. Палец диаметром 10 мм служит шарнирным соединением поршня с шатуном. Во время работы деталь воспринимает давление газов, совершает возвратно-поступательное движение и взаимодействует с цилиндром при высоких оборотах, поэтому точность подбора здесь важнее одного лишь совпадения названия техники.

Поршень заменяют при повреждении днища или юбки, появлении задиров, износе кольцевых канавок либо при ремонте цилиндро-поршневой группы из-за снижения компрессии. Установка новой детали в цилиндр с выраженной выработкой не устраняет причину неисправности. Поверхность цилиндра нужно предварительно проверить на риски, задиры, овальность и предельный износ, а рабочий зазор определить измерением в соответствии с требованиями к конкретному двигателю.

Что проверить при выборе

• Модель техники: поршень рассчитан на скутеры Yamaha JOG с конфигурацией цилиндро-поршневой группы 65 см³.
• Диаметр: номинальный размер поршня составляет 44,00 мм; цилиндр должен соответствовать стандартной группе STD.
• Поршневой палец: требуемый диаметр — 10 мм. Палец другого размера не подходит к посадочным отверстиям поршня и верхней головке шатуна.
• Форма детали: перед установкой сопоставьте высоту, профиль днища, юбку, окна и положение кольцевых канавок со старым поршнем.
• Состояние сопряженных деталей: проверьте цилиндр, шатун, игольчатый подшипник, палец, кольца и фиксаторы; поврежденные детали нельзя оставлять в собранном двигателе.

Рекомендации по установке

Монтаж выполняют на чистых деталях после контрольных измерений цилиндра и поршня. До сборки проверяют зазор колец в цилиндре, свободу их перемещения в канавках и соответствие пальца посадочным отверстиям. Поршень необходимо ориентировать по геометрии цилиндра и требованиям сервисной документации конкретной модификации Yamaha JOG. Фиксаторы пальца должны быть правильно посажены в канавки, а кольца — установлены без перекоса и чрезмерного растяжения.

После сборки коленчатый вал должен проворачиваться плавно, без закусывания и постороннего контакта. Первый запуск проводят только после проверки системы смазки, герметичности соединений и правильности окончательной сборки. Такой порядок помогает исключить повреждение нового поршня из-за неверного размера, загрязнения, неисправного подшипника или оставшихся дефектов цилиндра. Поршень подходит для ремонта Yamaha JOG 65 при подтвержденных размерах Ø44 мм и Ø10 мм; окончательный выбор делают по измерениям двигателя, а не только по обозначению модели скутера.
