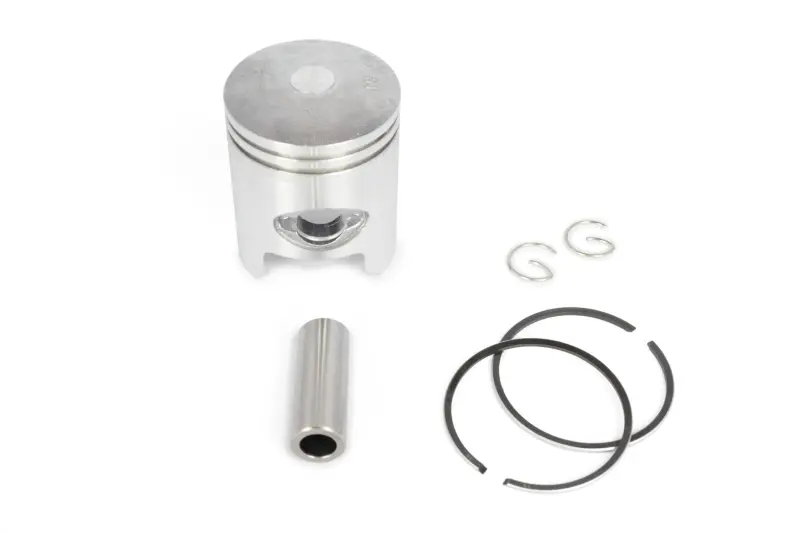

Поршень Honda Dio ZX 50, 1-й ремонт Ø40,25 мм (TM)

Ремонтный поршень Honda Dio ZX 50 Ø40,25 мм

Поршень предназначен для восстановления цилиндро-поршневой группы двухтактного двигателя скутера Honda Dio ZX 50. Диаметр 40,25 мм соответствует первому ремонтному размеру +0,25 мм: такую деталь выбирают не для стандартного неизношенного цилиндра, а после проверки цилиндра и его подготовки под увеличенный диаметр. Правильно подобранная ремонтная пара помогает восстановить условия для сжатия топливовоздушной смеси и передачи усилия от сгорания смеси через поршневой палец и шатун.

Назначение и особенности конструкции

Во время работы двигателя поршень перемещается внутри цилиндра, воспринимает давление газов и участвует в формировании компрессии. На его корпусе предусмотрены две канавки для поршневых колец, а в боковых стенках — отверстия под палец. Кольца уплотняют зазор между поршнем и стенкой цилиндра, поэтому состояние канавок, соответствие колец ремонтному диаметру и правильная ориентация деталей имеют непосредственное значение для результата ремонта.

Размер Ø40,25 мм применяется при первом ремонтном увеличении относительно номинального диаметра 40,00 мм. Само обозначение «0,25» не заменяет измерение цилиндра: перед заказом необходимо определить фактический диаметр, овальность, конусность и возможность расточки. Если поверхность имеет глубокие задиры или износ выходит за пределы первого ремонта, установка поршня 40,25 мм не устранит проблему.

Что проверить при выборе

Карточки аналогичных поршней этого размера указывают применение на двухтактных Honda Dio объемом 50 см³, диаметр поршневого пальца 12 мм и совместимость с семействами AF27/AF28 и AF34/AF35. Внутри этих семейств встречаются разные версии двигателя, поэтому подбор выполняют по совокупности параметров, а не только по надписи Dio ZX. Сравните новый поршень со снятой деталью и данными цилиндра.

• Диаметр поршня: 40,25 мм, первый ремонт +0,25 мм.
• Диаметр пальца: 12 мм по характеристикам сопоставимых поршней Honda Dio ZX 50 данного ремонтного размера.
• Тип двигателя: двухтактный, рабочий объем 50 см³.
• Модельное применение: Honda Dio, включая версии Dio ZX семейств AF27/AF28 и AF34/AF35 при совпадении размеров штатной детали.
• Контроль геометрии: сверяют высоту поршня, расстояние от оси пальца до днища, форму юбки и днища, расположение окон и фиксаторов колец.

Отдельно уточните состав позиции перед заказом. Название обозначает поршень, а наличие поршневых колец, пальца и стопорных колец должно быть подтверждено продавцом. Если дополнительные детали приобретаются отдельно, они должны соответствовать диаметру 40,25 мм, пальцу 12 мм и конструкции конкретного поршня.

Подготовка и установка

Ремонтный поршень устанавливают только в цилиндр, обработанный под соответствующий размер с требуемым рабочим зазором. Окончательный диаметр цилиндра мастер определяет по фактическому размеру конкретного поршня и требованиям двигателя. Перед сборкой проверяют зазор колец в цилиндре, свободное движение колец в канавках, посадку пальца и исправность стопорных колец. Кольца ориентируют по установочным штифтам в канавках, чтобы их замки не попадали в окна цилиндра.

Причиной замены могут быть задиры на юбке, повреждение днища, износ канавок, падение компрессии или ремонт цилиндра с переходом на следующий размер. Одновременно следует проверить состояние цилиндра, колец, пальца, подшипника верхней головки шатуна и системы смазки. Такой подход позволяет устранить причину повреждения, а не ограничиться установкой новой детали в изношенную цилиндро-поршневую группу.
