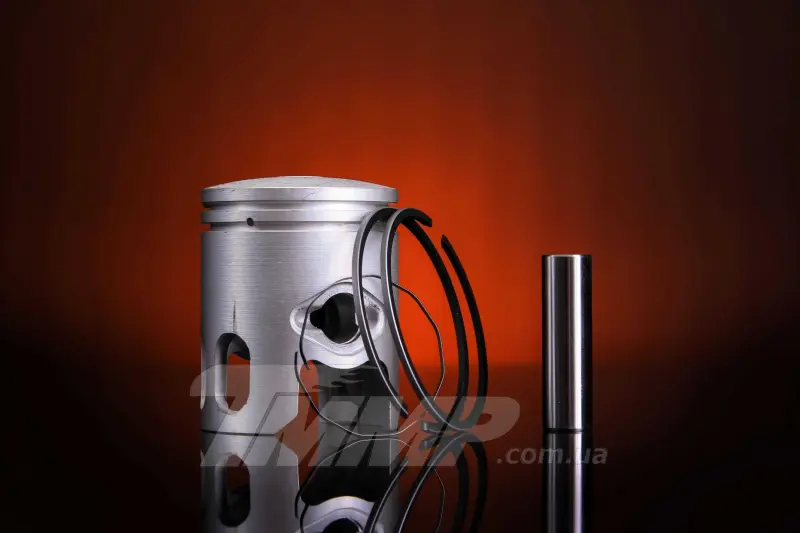

Поршень Yamaha JOG 50 +0,75 Ø40,75 мм, палец 10 мм, 2JA/3KJ (TM)

Поршень Yamaha JOG 50 +0,75 Ø40,75 мм для двигателей 2JA/3KJ

Ремонтный поршень предназначен для 50-кубовых двухтактных двигателей Yamaha JOG модификаций 2JA и 3KJ. Диаметр детали составляет 40,75 мм, диаметр поршневого пальца — 10 мм. Обозначение +0,75 указывает на третий ремонтный размер относительно номинального диаметра 40,00 мм. Такой вариант применяют после соответствующей обработки цилиндра, когда установка поршня стандартного размера уже не обеспечивает требуемого сопряжения деталей.

Во время работы двигателя поршень перемещается внутри цилиндра, участвует в сжатии топливовоздушной смеси и передает давление газов через поршневой палец и шатун на коленчатый вал. В двухтактном моторе его форма и положение также связаны с работой каналов цилиндра. Поэтому для правильного ремонта недостаточно выбрать деталь только по объему двигателя или названию скутера: должны совпадать диаметр, размер пальца, конфигурация поршня и модификация двигателя.

Основные параметры

• Назначение: ремонт цилиндро-поршневой группы скутера Yamaha JOG 50.
• Совместимые модификации: двигатели 2JA и 3KJ.
• Тип двигателя: двухтактный, рабочий объем 50 см³.
• Диаметр поршня: 40,75 мм.
• Ремонтный размер: +0,75 мм, третий ремонт.
• Диаметр поршневого пальца: 10 мм.

Как правильно подобрать поршень

Перед покупкой необходимо определить фактическое состояние цилиндра. Его диаметр измеряют точным инструментом в нескольких поясах и направлениях, поскольку износ может быть неравномерным. Наличие задиров, овальности или выраженной выработки влияет на способ восстановления. Решение о расточке либо другой обработке принимают по результатам измерений, а окончательный размер цилиндра согласовывают с конкретным поршнем и предусмотренным для двигателя монтажным зазором.

Диаметр 40,75 мм нельзя выбирать вместо стандартного поршня без подготовки цилиндра. Если цилиндр сохранил номинальный размер 40,00 мм, ремонтная деталь +0,75 мм в него не устанавливается. Если цилиндр уже ремонтировали, обозначение прежнего поршня само по себе не заменяет контрольные измерения: дальнейшая обработка зависит от текущего диаметра, геометрии поверхности и допустимых размеров.

При сравнении со снятой деталью проверьте диаметр пальца 10 мм, общую высоту, форму днища и юбки, расположение окон и проточек, а также параметры канавок под кольца. Поршневые кольца должны соответствовать диаметру 40,75 мм и конструкции канавок. Фактическую комплектность позиции следует проверить до заказа дополнительных пальца, колец и стопорных деталей.

Установка и причины замены

Замена требуется при задирах на юбке, повреждении днища, износе канавок под кольца и снижении компрессии. Сопутствующими признаками могут быть затрудненный запуск, ухудшение тяги, нестабильная работа двигателя или посторонний механический шум. Перед сборкой проверяют цилиндр, поршневой палец, шатун и подшипник верхней головки шатуна; установка нового поршня в изношенное либо поврежденное сопряжение не устраняет первопричину неисправности.

Монтаж выполняют с соблюдением направления поршня, положения колец и требований ремонтной документации конкретного двигателя. Стопорные детали пальца должны быть правильно посажены в канавки, а кольца — установлены без перекоса и чрезмерного усилия. После сборки коленчатый вал проворачивают вручную, проверяя свободное движение поршня. Точный подбор и корректная подготовка цилиндра помогают восстановить компрессию и нормальную работу двигателя Yamaha JOG 50 после ремонта.
