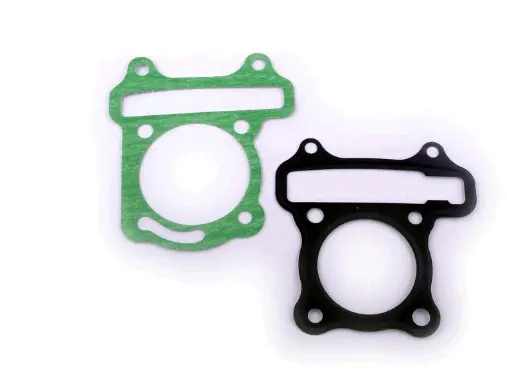

Комплект прокладок цилиндра 4T GY6 80 Ø47 мм

Комплект прокладок цилиндра для 4-тактного двигателя GY6 80

Комплект предназначен для герметизации верхней части двигателя при установке или ремонте цилиндро-поршневой группы GY6 80 с размером Ø47 мм. В него входят две профильные прокладки: для соединения цилиндра с картером и для стыка цилиндра с головкой. Они устанавливаются одновременно с соответствующими деталями двигателя и формируют уплотнение по контуру соединений, вокруг шпилек и предусмотренных конструкцией отверстий.

Новые прокладки нужны после снятия цилиндра или головки, поскольку ранее обжатые детали могут потерять форму и уже не обеспечить равномерное прилегание при повторной сборке. Такой комплект подходит для планового ремонта верхней части мотора, замены цилиндра, поршня или колец, а также устранения последствий повреждения старого уплотнения. Его задача — поддерживать герметичность стыков, необходимую для сохранения компрессии и предотвращения прорыва газов либо просачивания масла наружу.

Что проверить при подборе

Обозначения GY6 80 и Ø47 мм следует рассматривать вместе. На рынке запчастей индекс 80 используется для соответствующей версии цилиндро-поршневой группы GY6, а размер 47 мм относится к применяемому цилиндру и поршню. Одного сходства внешнего контура недостаточно: у разных вариантов двигателя могут отличаться диаметр центрального отверстия, расположение шпилек, направляющих втулок, канала цепи газораспределительного механизма и масляных проходов.

• Тип двигателя: четырехтактный GY6 соответствующей малокубатурной серии.
• Размер цилиндро-поршневой группы: Ø47 мм.
• Назначение комплекта: уплотнение основания цилиндра и соединения цилиндра с головкой.
• Количество деталей: две прокладки разной формы для двух отдельных плоскостей соединения.

Перед заказом сравните обе новые детали со снятыми прокладками либо с посадочными плоскостями двигателя. Должны совпадать центральный диаметр, общий контур, межцентровое расположение крепежных отверстий и все дополнительные вырезы. Особенно внимательно проверяют проход под цепь ГРМ и отверстия, связанные со смазкой: перекрытие такого канала недопустимо. Если на скутере ранее была установлена нестандартная ЦПГ, ориентироваться только на заявленный объем двигателя нельзя — фактический размер цилиндра имеет решающее значение.

Роль каждой прокладки

Нижняя прокладка размещается между основанием цилиндра и картером. Она уплотняет эту плоскость после установки цилиндра на шпильки и должна лежать без смещения, складок и разрывов. Верхняя прокладка устанавливается между цилиндром и головкой, где соединение работает при давлении и высокой температуре. Правильное положение обеих деталей помогает получить равномерный стык после затяжки крепежа и исключить открытые участки по краям отверстий.

Поводом для замены служат разборка ЦПГ, продавленная или порванная старая прокладка, следы масла на стыке, прорыв газов либо снижение компрессии, связанное с нарушением уплотнения. Однако похожие симптомы могут возникать и при износе колец, повреждении цилиндра или нарушении плоскости головки. Во время ремонта стоит оценить состояние сопрягаемых поверхностей, а не ограничиваться установкой новых прокладок на детали с дефектами.

Рекомендации по установке

Монтаж выполняют на очищенные и неповрежденные плоскости. Остатки прежней прокладки удаляют аккуратно, не оставляя царапин и задиров на картере, цилиндре и головке. Затем проверяют чистоту отверстий, устанавливают направляющие втулки на предусмотренные места и укладывают каждую прокладку в правильной ориентации. Она должна свободно садиться на шпильки и полностью совпадать с контурами каналов.

• Не используйте повторно прокладки, которые уже были обжаты крепежом.
• Не подрезайте отверстия и края для принудительной подгонки к другой версии цилиндра.
• Порядок и момент затяжки головки выбирайте по сервисным данным конкретного двигателя.

После сборки проверяют уровень масла, отсутствие просачивания по стыкам и работу двигателя без признаков потери компрессии. Комплект рассчитан именно на ремонт конфигурации 4T GY6 80 Ø47 мм; точная сверка геометрии перед монтажом помогает избежать повторной разборки и повреждения новых прокладок.
