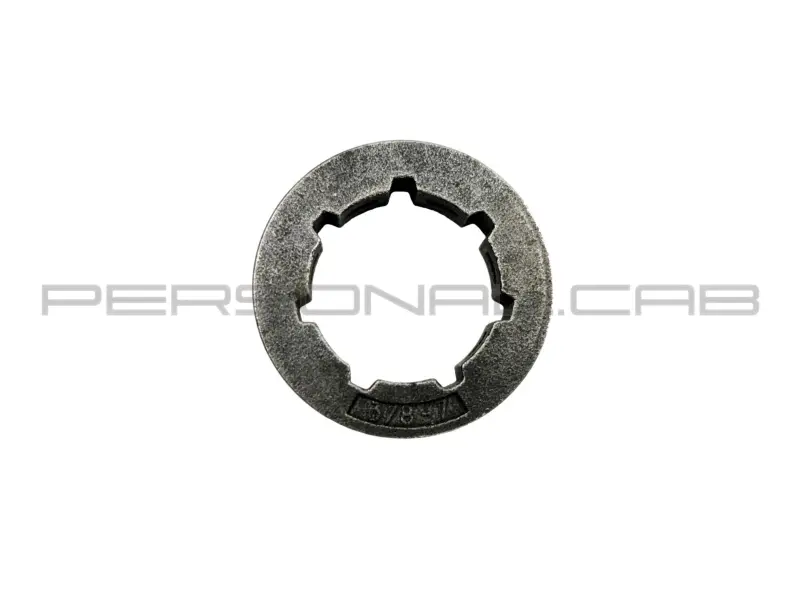

Венец ведущей звездочки бензопилы 3/8″–7 для Husqvarna 365

Венец ведущей звездочки 3/8″–7 для Husqvarna 365

Зубчатый венец предназначен для привода пильной цепи бензопилы Husqvarna 365. Деталь устанавливается на шлицевую посадку барабана сцепления, получает от него вращение и передает его хвостовикам ведущих звеньев цепи. Исполнение с шагом 3/8 дюйма и семью зубьями соответствует штатным параметрам привода, указанным для этой модели. Такой венец подходит для ремонта пилы с разборной системой ведущей звездочки, в которой зубчатую часть можно заменить отдельно от барабана.

Назначение и работа детали

Во время пиления венец постоянно контактирует с ведущими звеньями движущейся цепи. Его зубья направляют цепь и передают тяговое усилие на пильную гарнитуру. От состояния контактных поверхностей зависит равномерность движения цепи по шине. Выраженная выработка канавок, сколы, деформация или неравномерный износ нарушают правильное зацепление и могут сопровождаться рывками либо нестабильным ходом гарнитуры.

Разборная конструкция привода упрощает обслуживание: при износе зубчатой части меняется сам венец, а пригодный барабан сцепления остается в эксплуатации. Перед установкой необходимо осмотреть и барабан: его шлицевая посадка не должна иметь повреждений, мешающих венцу свободно занять предусмотренное положение. Одновременно проверяют состояние сцепления и игольчатого подшипника барабана.

Что проверить при подборе

• Модель пилы: деталь рассчитана на Husqvarna 365.
• Тип привода: требуется барабан под отдельный кольцевой венец, а не неразборная ведущая звездочка.
• Шаг цепи: венец 3/8″ должен использоваться с цепью и шиной того же шага.
• Количество зубьев: исполнение имеет 7 зубьев; этот параметр следует сохранять при замене штатной детали.
• Посадка: профиль внутренних шлицев должен соответствовать посадочному месту барабана сцепления.

Шаг всех компонентов пильной гарнитуры должен совпадать. Расстояние между ведущими звеньями цепи рассчитано на определенный промежуток между зубьями венца и ведомой звездочки шины. Поэтому одного совпадения модели бензопилы недостаточно, если ее привод ранее переделывали или устанавливали барабан другого типа. Перед заказом полезно снять крышку сцепления и сопоставить форму старого венца, число зубьев, шаг цепи и конфигурацию шлицев.

Замена и последующая проверка

Работы выполняют при остановленном и остывшем двигателе. После снятия крышки сцепления, шины и цепи очищают зону барабана от опилок и загрязнений, затем проверяют венец, барабан, сцепление и игольчатый подшипник. Производитель предусматривает регулярную проверку ведущего венца и рекомендует менять его при каждой установке новой пильной цепи. Это исключает совместную работу новой цепи с уже сформировавшимися канавками изношенной детали.

После сборки ведущие звенья должны правильно располагаться между зубьями венца и в пазу шины. Цепь натягивают так, чтобы она прилегала к нижней стороне шины, свободно перемещалась вручную и не провисала. До запуска необходимо проверить плавность полного оборота цепи, фиксацию крышки и гаек шины. В дальнейшей работе правильное натяжение и достаточная смазка пильной гарнитуры помогают ограничить ускоренный износ цепи, шины и ведущей звездочки.

Венец 3/8″–7 подходит для планового обслуживания и ремонта Husqvarna 365, если на пиле сохранен соответствующий разборный привод. Точная сверка шага, семи зубьев и шлицевой посадки позволяет установить деталь без изменения конфигурации используемой пильной гарнитуры.
