Передний рычаг тормоза для бензопил Stihl MS 341/361

Передний рычаг тормоза для бензопил Stihl MS 341/361

Рычаг совмещает функции передней защиты руки и органа управления тормозом пильной цепи. Деталь устанавливается перед передней рукояткой бензопилы и используется для включения тормозного механизма движением вперед, в сторону носка шины. При возвращении рычага к рукоятке тормоз отключается. Такая деталь нужна при ремонте бензопил Stihl MS 341 и MS 361, если штатная защита повреждена, деформирована, плохо удерживается в креплениях или перестала свободно перемещаться.

Назначение в конструкции бензопилы

Передняя защита располагается между левой рукой оператора и режущей гарнитурой. Она помогает ограничить контакт руки с цепью при соскальзывании с передней рукоятки, а также служит рычагом активации цепного тормоза. При ручном включении деталь перемещают вперед. В предусмотренных конструкцией ситуациях тормоз также может срабатывать за счет инерционного движения защиты. Исправность рычага, его креплений и связанных деталей напрямую влияет на нормальную работу всего тормозного механизма.

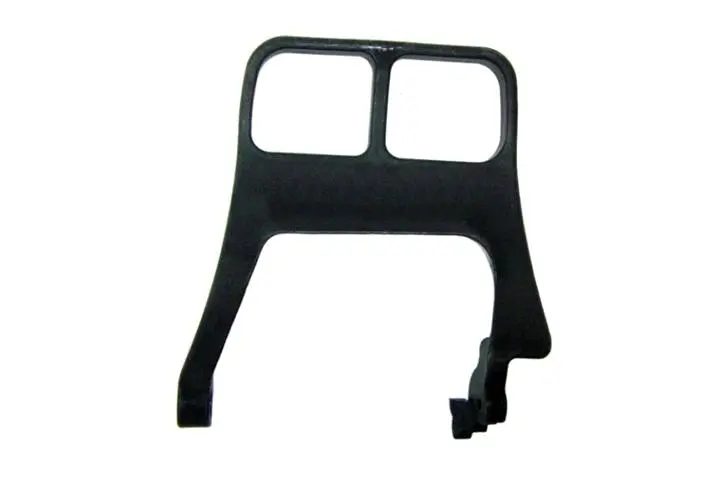

Корпус выполнен в виде широкой черной рамки с двумя прямоугольными проемами в верхней части. Нижние стороны имеют разную форму и образуют точки соединения с бензопилой и деталями привода тормоза. Эта асимметрия важна при подборе: похожая защита от другой серии может отличаться расположением осей, выступов и посадочных участков даже при близких внешних очертаниях.

Что проверить перед заказом

• Модель пилы: изделие предназначено для Stihl MS 341 и MS 361. Обозначение модели следует сверить на самой бензопиле.
• Исполнение конструкции: сравните общую форму рамки, два верхних проема, конфигурацию обеих нижних сторон и расположение точек крепления со снятой деталью.
• Состояние соседних компонентов: убедитесь, что причиной неисправности является именно рычаг, а не оси, пружина, тормозная лента или другие детали механизма.
• Свобода перемещения: посадочные места не должны быть перекошены, загрязнены или повреждены, иначе новый рычаг не сможет двигаться в предусмотренном диапазоне.

Когда требуется замена

Поводом для ремонта становятся трещины рамки, сломанные нижние крепления, деформация после удара, чрезмерный люфт либо затрудненное переключение между положениями. Эксплуатация с поврежденной защитой недопустима: деталь должна сохранять правильное положение перед рукояткой и передавать движение механизму без заеданий. Если рычаг не фиксируется, перемещается с перекосом или соприкасается с корпусом пилы, необходимо проверить весь узел до следующего запуска.

Установка и контроль после ремонта

Перед разборкой бензопилу полностью останавливают и исключают случайный запуск. Старую деталь снимают с учетом положения креплений и сопряженных компонентов. Новый рычаг устанавливают без принудительного изгиба: его нижние посадочные участки должны занять штатное положение, а движение вперед и назад должно оставаться свободным. Во время ремонта нельзя изменять форму рамки, растачивать крепления или подгонять несовпадающую деталь — подобные признаки указывают на ошибку подбора.

После сборки проверяют надежность фиксации, отсутствие трения о корпус и четкое включение и отключение тормоза. Защита должна быть чистой и двигаться без препятствий. Проверку работы тормозного механизма выполняют перед началом пиления по процедуре обслуживания соответствующей модели. Если нет опыта ремонта механизмов бензопилы, установку и итоговую проверку целесообразно поручить профильному специалисту.
