Рычаг ручного тормоза EVO для бензопилы STIHL MS 180

Рычаг ручного тормоза EVO для бензопилы STIHL MS 180

Передний рычаг EVO предназначен для бензопилы STIHL MS 180 и входит в систему тормоза пильной цепи. Деталь располагается перед трубчатой рукояткой: она служит защитным щитком для левой руки и одновременно позволяет управлять тормозным механизмом. При перемещении рычага вперед цепь блокируется и останавливается, а для отпускания тормоза его возвращают в сторону передней рукоятки до фиксации.

Такая деталь требуется при повреждении штатного щитка, износе мест его соединения, затрудненном перемещении или отсутствии четкой фиксации в предусмотренных положениях. Исправный рычаг должен свободно проходить свой рабочий ход и надежно взаимодействовать с механизмом тормоза. Использовать пилу с треснувшей, деформированной либо заедающей защитой руки не следует: состояние этой детали непосредственно влияет на возможность включать и отпускать тормоз цепи.

Конструкция и назначение

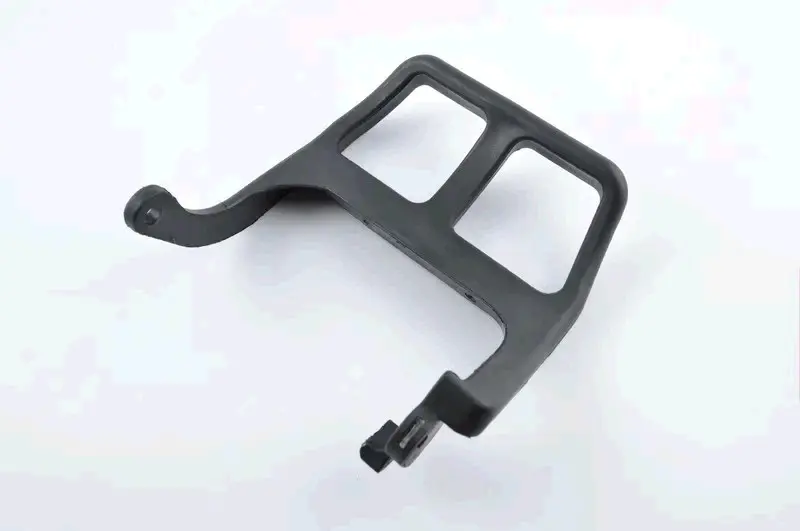

Рычаг выполнен в виде черной открытой рамки с двумя крупными окнами. По краям предусмотрены изогнутые участки и точки соединения с пилой. Такая конфигурация соответствует расположению щитка перед левой рукой и оставляет достаточно места для захвата трубчатой рукоятки. Деталь не является внутренним рычагом тормозного механизма: это наружная передняя защита руки, через движение которой приводится в действие тормоз цепи.

• Назначение: передняя защита руки и управление тормозом пильной цепи.
• Применение: бензопила STIHL MS 180.
• Исполнение: EVO, черная рамная конструкция с двумя открытыми секциями.
• Рабочее движение: вперед — блокирование цепи, назад к трубчатой рукоятке — отпускание тормоза.

Как правильно подобрать деталь

При выборе необходимо ориентироваться на полное обозначение бензопилы STIHL MS 180, а не только на число 180 или внешнее сходство корпуса. В семействе пил встречаются разные исполнения защитных щитков, поэтому перед установкой сравните новую и демонтированную детали. Должны совпадать общая рамная форма, расположение обеих точек соединения, изгиб боковых частей, форма упоров и расстояние до передней рукоятки. Если старая защита отличается креплениями или геометрией концов, совместимость требует дополнительной проверки.

Не следует автоматически переносить применяемость этой позиции на MS 170, MS 180 C, MS 180 C-BE либо другие модификации. Похожее название модели не подтверждает одинаковую конструкцию щитка и его соединение с тормозным механизмом. Наиболее надежный способ выбора — сопоставить точную модификацию пилы и геометрию снятого рычага.

Установка и контроль после замены

Замену выполняют на остановленной бензопиле, исключив случайный запуск. Перед сборкой очищают зону соединений и проверяют состояние сопряженных деталей тормозного механизма. Рычаг устанавливают без сверления, нагрева, подгибания или другого изменения формы: вмешательство в конструкцию защиты руки может нарушить работу тормоза цепи. Если обнаружены повреждения креплений, пружин или связанных деталей, требуется обслуживание всего механизма, а не только установка нового щитка.

После сборки рычаг должен перемещаться без заеданий. При движении вперед тормоз обязан блокировать пильную цепь, а при возврате к трубчатой рукоятке — отпускать ее с отчетливой фиксацией. До начала пиления необходимо выполнить предусмотренную руководством MS 180 проверку тормоза. Эта позиция подходит для ремонта, когда требуется восстановить наружный орган управления цепным тормозом с исходной рамной конфигурацией.
