Поршневой комплект Honda DIO 50 +0,25 Ø39,25 TM

Поршневой комплект Honda DIO 50 первого ремонтного размера

Комплект предназначен для ремонта цилиндро-поршневой группы двухтактного скутера Honda DIO 50. Номинальный диаметр поршня составляет 39,25 мм, а обозначение +0,25 указывает на первый ремонтный размер относительно стандартного диаметра 39,00 мм. Такой поршень применяют не как обычную замену детали стандартного размера, а после проверки цилиндра и его подготовки под соответствующий ремонтный размер.

Поршень перемещается внутри цилиндра, воспринимает давление газов и через палец передает усилие на шатун. Установленные в канавках кольца уплотняют пространство между поршнем и стенкой цилиндра. Поэтому состояние сопряженных поверхностей, правильный зазор, положение колец и надежная фиксация пальца непосредственно влияют на компрессию, запуск двигателя и отсутствие постороннего стука.

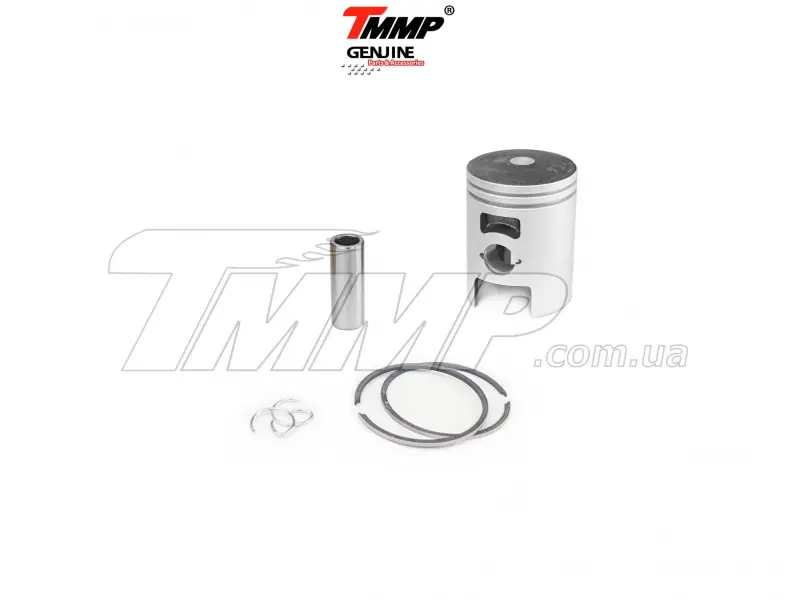

Что входит в комплект

• поршень номинального диаметра 39,25 мм;
• поршневые кольца соответствующего диаметра;
• поршневой палец;
• стопорные кольца пальца.

Комплектность позволяет одновременно заменить основные сопряженные детали поршневой группы, не подбирая кольца и палец отдельно. Перед сборкой все компоненты необходимо осмотреть, проверить свободное перемещение пальца в предусмотренных посадочных местах и убедиться, что стопорные кольца полностью входят в свои канавки.

Когда нужен размер +0,25

Первый ремонтный размер выбирают при восстановлении цилиндра, когда его рабочая поверхность уже не соответствует требованиям для установки стандартного поршня Ø39,00 мм и допускает обработку под следующую размерную ступень. Причиной ремонта могут быть задиры, заметный износ, овальность, конусность, снижение компрессии или стук поршня. Само наличие таких признаков еще не определяет нужный размер: решение принимают после инструментального измерения цилиндра.

Поршень Ø39,25 мм нельзя устанавливать в необработанный стандартный цилиндр только потому, что скутер относится к семейству Honda DIO 50. Также не следует выбирать его для цилиндра, который уже расточен под больший ремонтный размер. Диаметр, овальность и конусность проверяют нутромером, а поршень измеряют микрометром в предусмотренной производителем зоне юбки. Разница между размерами формирует монтажный зазор; его значение определяют по техническим данным конкретного двигателя и поршня.

Проверка совместимости

При подборе сопоставьте модель и модификацию двигателя, номинальный диаметр старой цилиндро-поршневой группы, фактическое состояние цилиндра, диаметр пальца, высоту поршня, расположение канавок и конструкцию окон. Обозначения Honda DIO 50 и Ø39,25 подтверждают основное назначение комплекта, однако внутри модельного семейства встречаются разные исполнения. Поэтому одного названия скутера недостаточно для окончательного решения.

Если цилиндр передается на расточку и хонингование, обработку выполняют по фактическому размеру приобретенного поршня с учетом требуемого рабочего зазора. Такой порядок точнее, чем подготовка цилиндра только по номинальной цифре из названия. После обработки необходимо удалить абразивные остатки, проверить зазоры колец в цилиндре и убедиться, что кольца свободно перемещаются в канавках без заедания.

Рекомендации по установке

Монтаж требует чистоты, точных измерений и соблюдения направления установки поршня и колец, предусмотренного конструкцией двигателя. Нельзя повторно использовать деформированные стопорные кольца или собирать двигатель при поврежденной поверхности цилиндра. После фиксации пальца проверяют посадку обоих стопоров, положение замков колец и свободный ход поршня. Для корректного ремонта установку и измерение зазоров лучше поручить мастеру, располагающему микрометром, нутромером и данными по конкретной модификации Honda DIO 50.
