Механический спидометр веломотора с одометром

Механический спидометр веломотора с одометром

Стрелочный прибор предназначен для велосипеда с установленным мотором и позволяет контролировать текущую скорость во время движения, а также учитывать пройденное расстояние. Он получает данные непосредственно от вращения колеса через механический привод и гибкий трос. Такое решение не нуждается в батарейках, подключении к бортовой сети или предварительной электронной настройке.

На черном циферблате расположены шкала скорости до 60 км/ч, дополнительная шкала RPM и цифровое окно одометра. Стрелка показывает скорость в реальном времени, а счетчик накапливает общий пробег. Шкала RPM относится к частоте вращения колеса и не заменяет тахометр двигателя: прибор не подключается к зажиганию и не измеряет обороты коленчатого вала.

Назначение и принцип работы

Колесный привод устанавливается в районе оси переднего колеса и вращает внутренний сердечник троса. Второй конец троса соединяется с корпусом спидометра, закрепленным возле руля. Во время поездки вращение передается на стрелочный механизм и счетчик расстояния. Благодаря полностью механическому принципу показания появляются вместе с началом движения, без датчика, магнита, дисплея и программирования длины окружности колеса.

• Шкала 0–60 км/ч помогает контролировать фактический темп движения на городском маршруте или загородной дороге.
• Встроенный одометр ведет учет суммарного пробега, что удобно при планировании периодического обслуживания велосипеда и моторного комплекта.
• Механический привод работает без отдельного источника питания и не требует меню настройки.

Конструкция и установка

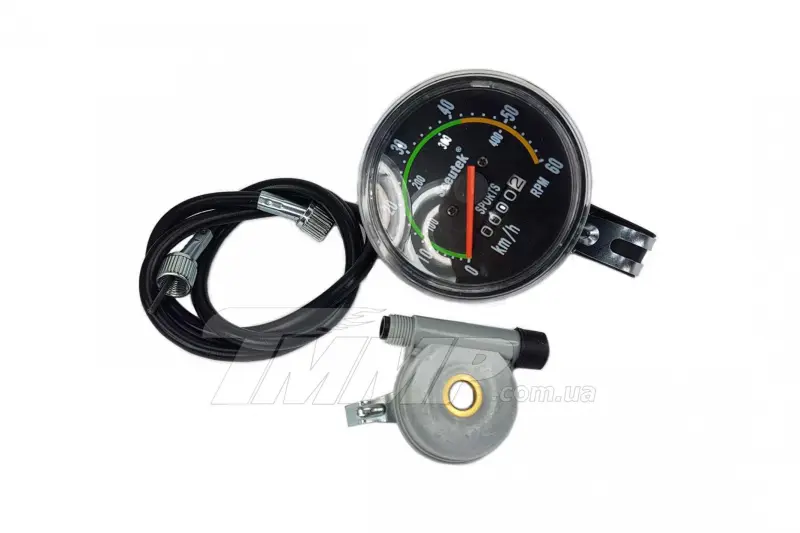

Система состоит из круглого стрелочного прибора с крепежной планкой, гибкого троса в защитной оболочке и колесного редукторного привода. Один резьбовой наконечник троса соединяется с приводом, другой — со входом спидометра. Перед монтажом следует выбрать положение корпуса, в котором циферблат хорошо читается, прибор не перекрывает органы управления, а трос свободно проходит от руля к передней вилке.

Трос прокладывают плавными изгибами, не допуская заломов, натяжения и контакта с покрышкой, спицами, тормозными деталями или другими подвижными частями. При повороте руля от упора до упора оболочка не должна натягиваться либо образовывать резкую петлю. Колесный привод необходимо надежно зафиксировать и правильно состыковать с вращающейся частью колеса. После сборки колесо сначала прокручивают вручную и проверяют движение стрелки, работу счетчика и отсутствие постороннего трения.

Что проверить при подборе

Точность механического спидометра зависит от соответствия привода конкретному колесу. Перед заказом сравните диаметр колеса, устройство передней оси, свободное место возле вилки и способ фиксации привода. Отдельно проверьте возможность установки планки прибора возле руля и достаточность длины троса для выбранной трассы прокладки. Эти параметры особенно важны для велосипедов с нестандартной вилкой, толстой втулкой, быстросъемной осью или дополнительным оборудованием на руле.

• сопоставьте посадочное отверстие колесного привода с передней осью;
• убедитесь, что корпус привода не мешает вилке, спицам и тормозу;
• проверьте место для крепежной планки и удобный угол чтения циферблата;
• заранее наметьте маршрут троса с запасом на полный поворот руля.

Замена прибора актуальна, если прежняя стрелка перестала реагировать на движение, показания стали прерывистыми либо одометр больше не учитывает расстояние. Однако перед заменой всего механизма полезно проверить резьбовые соединения, свободное вращение троса и правильное зацепление колесного привода: отсутствие показаний может быть связано с любой частью механической передачи.

После установки крепления следует периодически осматривать, а трос — очищать от загрязнений и проверять на повреждения оболочки. Надежная фиксация и свободная прокладка троса помогают механизму стабильно передавать вращение и сохраняют читаемые показания скорости и пробега в повседневных поездках на велосипеде с мотором.
