Игольчатый сепаратор 10×14×14,5 верхний для веломотора

Игольчатый сепаратор 10×14×14,5 верхний для веломотора

Компактная подшипниковая деталь предназначена для верхней позиции в механизме двухтактного веломотора. Размер 10×14×14,5 мм задает три ключевых параметра посадки: внутренний диаметр 10 мм, наружный диаметр 14 мм и ширину 14,5 мм. Такое сочетание размеров необходимо сверять полностью: совпадение только одного или двух значений не подтверждает совместимость.

Назначение и конструкция

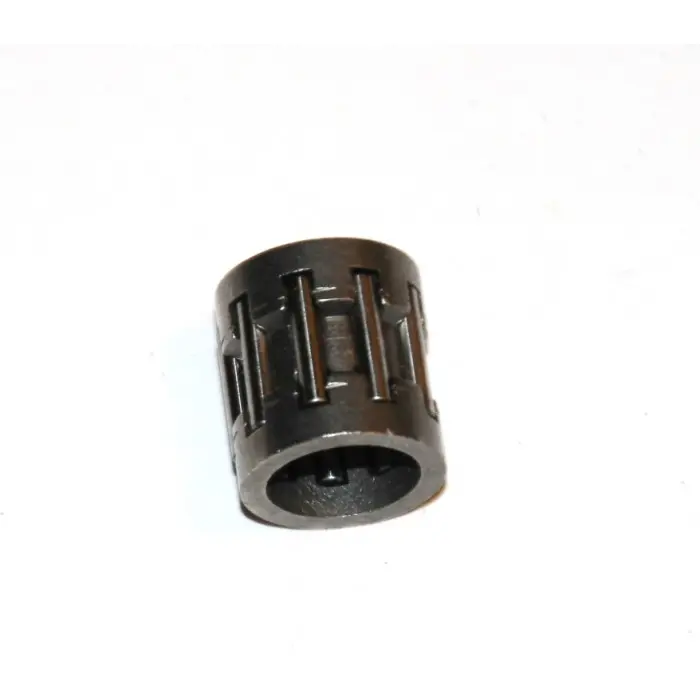

Сепаратор представляет собой цилиндрическую обойму с рядом игольчатых роликов. Обойма удерживает ролики на заданном расстоянии и направляет их движение при вращении. Игольчатая схема занимает мало места в радиальном направлении, поэтому применяется там, где нужен компактный подшипниковый участок между сопрягаемыми деталями двигателя. В этой конструкции нет привычных отдельных внутреннего и наружного колец: поверхности вала и посадочного отверстия участвуют в работе подшипникового сопряжения.

Верхнее исполнение относится к конкретному месту установки в веломоторе и не должно подбираться как универсальный сепаратор сходного диаметра. Деталь рассчитана на двухтактные веломоторы отечественного типа, однако у двигателей разных выпусков и модификаций могут отличаться посадочные размеры. Перед заказом ориентируются прежде всего на фактические размеры снятой детали и сопрягаемых поверхностей.

Что проверить при подборе

• Внутренний диаметр — 10 мм. Он должен соответствовать диаметру пальца или вала в месте установки без попытки доработать посадку.
• Наружный диаметр — 14 мм. Его сравнивают с посадочным отверстием, в котором движутся игольчатые ролики.
• Ширина — 14,5 мм. Слишком узкая или широкая обойма способна занять неправильное положение и нарушить сборку.
• Позиция — верхняя. Нижний сепаратор веломотора является другой деталью, даже если внешне конструкция кажется сходной.
• Тип двигателя — двухтактный веломотор. Название техники без проверки размеров недостаточно, особенно после прежнего ремонта или замены деталей двигателя.

Когда требуется замена

Поводом для разборки и проверки служат заметный люфт, нетипичный металлический шум, заедание при перемещении, повреждение обоймы, потеря или выработка игольчатых роликов. Продолжать сборку со следами деформации, трещинами или неодинаковым ходом роликов нельзя: сепаратор должен сохранять правильное расположение всех игл. Одновременно проверяют палец, вал и посадочную поверхность. Новый сепаратор не устраняет задиры, выкрашивание или недопустимый износ сопрягаемых деталей.

Рекомендации по установке

Монтаж выполняют на очищенных поверхностях без абразивных частиц и металлической стружки. Перед установкой проверяют, что каждая игла находится в своем окне, свободно перемещается и не имеет сколов либо выраженных следов износа. Деталь ставят ровно, без перекоса и ударной запрессовки. Смазку и порядок сборки выбирают по сервисным требованиям конкретного веломотора; запуск сухого подшипникового сопряжения недопустим.

После сборки механизм проворачивают вручную настолько, насколько это допускает конструкция двигателя, контролируя равномерность хода и отсутствие закусывания. Если посадка получилась чрезмерно плотной, появился осевой перекос или ролики идут неравномерно, узел разбирают и повторно проверяют все три размера. Сепаратор 10×14×14,5 подходит для ремонта только при точном совпадении геометрии и верхнего места установки.
