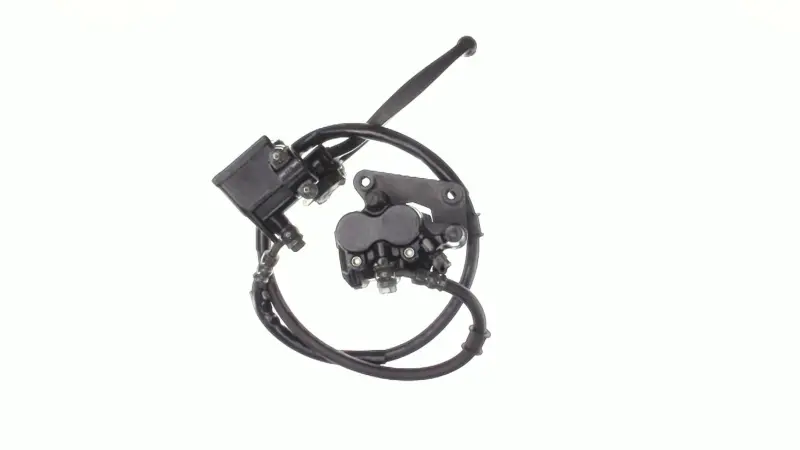

Передняя дисковая тормозная система в сборе 4T GY6 50/80

Передняя дисковая тормозная система для 4T GY6 50/80

Комплект предназначен для восстановления переднего дискового тормоза на четырехтактных скутерах семейства GY6 50/80. Он объединяет основные части гидравлического привода: рулевую тормозную машинку с рычагом и бачком, гидролинию, а также суппорт с крепежной пластиной. Такое исполнение удобно, когда требуется заменить не одну отдельную деталь, а связанный набор компонентов от рычага до механизма у тормозного диска.

Назначение и принцип работы

При нажатии на рычаг тормозная машинка создает давление жидкости, гидролиния передает его к суппорту, а суппорт прижимает колодки к диску переднего колеса. Комплект относится именно к передней дисковой системе; для барабанного механизма или заднего колеса он не предназначен. Сборное исполнение сокращает количество разрозненных деталей, которые приходится подбирать при ремонте, однако тормозной диск и элементы колеса следует проверять отдельно.

Замена такого комплекта актуальна при повреждении корпуса машинки или рычага, течи гидролинии, неисправности суппорта либо при одновременном износе нескольких частей привода. Перед решением о замене нужно оценить состояние диска и колодок: новый привод не устраняет биение, критический износ или повреждение самого тормозного диска. Причину неисправности лучше определить до разборки, чтобы ремонт восстановил весь передний тормоз, а не только одну его часть.

Что проверить при подборе

• Тип техники: четырехтактный скутер семейства GY6 50/80 с передним дисковым тормозом.
• Расположение машинки: форма ее хомута и положение рычага должны соответствовать месту установки на руле и штатной компоновке органов управления.
• Крепление суппорта: сравните число, расположение и расстояние между крепежными отверстиями с демонтированной системой.
• Гидролиния: проверьте ее трассу, длину, ориентацию наконечников и отсутствие натяжения при повороте руля.
• Сопряжение с колесом: суппорт должен совпадать с установленным диском, кронштейном и расположением диска относительно вилки.
• Разъем электрического датчика: если на скутере используется выключатель стоп-сигнала у тормозной машинки, сопоставьте тип подключения со штатной проводкой.

Обозначение GY6 описывает семейство техники и само по себе не подтверждает совпадение всех посадочных точек. У разных моделей скутеров возможны отличия вилки, кронштейна суппорта, руля, гидролинии и разъемов. Поэтому надежный способ выбора — сопоставить весь комплект с ранее установленным: общую компоновку, сторону установки, крепеж суппорта, форму машинки, вывод шланга и подключение датчика.

Установка и проверка

Монтаж относится к обслуживанию тормозной системы и требует правильной фиксации соединений, укладки шланга без перегибов и контакта с подвижными либо горячими частями. После установки гидравлический привод заполняют подходящей для конкретного скутера жидкостью, удаляют из него воздух и проверяют герметичность. Рычаг должен создавать устойчивое усилие, а гидролиния — сохранять свободный ход при полном повороте руля в обе стороны.

До обычной эксплуатации необходимо проверить работу стоп-сигнала, свободное вращение колеса после отпускания рычага и корректное положение суппорта относительно диска. Первую проверку торможения выполняют на безопасной площадке и малой скорости. Если размеры креплений, положение диска или маршрут шланга отличаются от штатных, устанавливать комплект без подтвержденной совместимости не следует.
