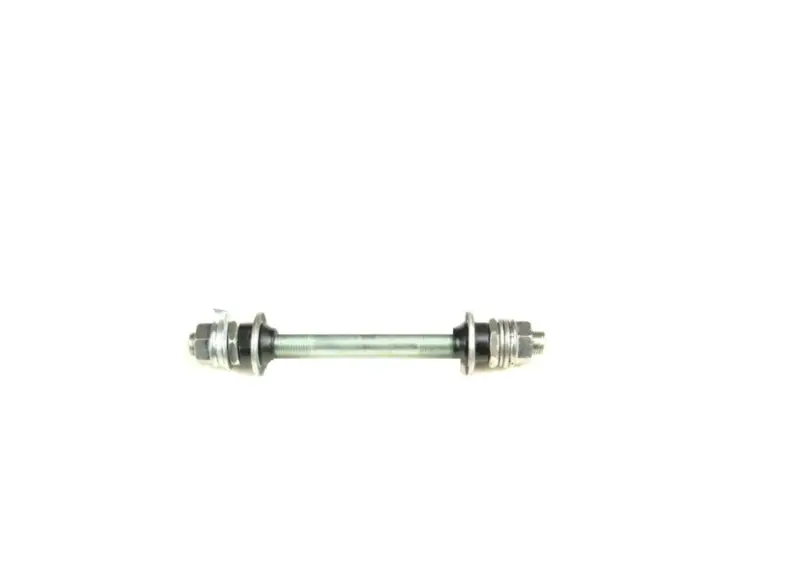

Ось передней втулки велосипеда KL для горного велосипеда

Ось передней втулки велосипеда KL

Резьбовая ось KL предназначена для ремонта переднего колеса горного велосипеда с втулкой соответствующей конструкции. Она располагается внутри втулки, служит опорой для подшипников и соединяет колесо с дропаутами вилки. Такая деталь нужна при повреждении или деформации штатной оси, износе резьбы, невозможности правильно отрегулировать подшипники либо восстановлении разобранной передней втулки.

Это сплошная ось с резьбовыми участками и крепежом с обеих сторон. Конструкция включает конусы, шайбы, контргайки и наружные гайки. Конусы участвуют в регулировке подшипников втулки, контргайки удерживают выбранное положение, а наружные гайки фиксируют колесо в вилке. Расположение всех деталей при сборке имеет значение: от него зависят посадка оси во втулке, положение колеса между перьями вилки и доступная длина резьбовых концов.

Что проверить перед выбором

Оси передних втулок могут отличаться даже у велосипедов одного типа, поэтому принадлежность к горному велосипеду сама по себе не определяет совместимость. Новую деталь следует сравнить со снятой осью и конструкцией втулки по нескольким параметрам:

• Общая длина и диаметр. Ось должна проходить через втулку и правильно располагаться в пазах вилки, оставляя достаточно резьбы для крепежа.
• Диаметр и шаг резьбы. Конусы, контргайки и наружные гайки должны навинчиваться без перекоса, чрезмерного люфта и усилия.
• Форма конусов. Рабочая поверхность конуса должна соответствовать чашкам и подшипникам конкретной втулки.
• Порядок шайб и гаек. Сравните количество, расположение и толщину деталей с демонтированным комплектом.
• Посадочная ширина втулки и вилки. После сборки контргайки должны образовать правильную опорную ширину, а колесо — свободно становиться между дропаутами.
• Способ крепления колеса. Эта модель относится к осям с наружными гайками; она не выбирается как прямая замена полой оси под быстросъемный эксцентрик без проверки всей конструкции втулки.

Установка и регулировка

Перед разборкой полезно зафиксировать последовательность конусов, шайб и гаек на старой оси. Втулку очищают, а состояние чашек, шариков и конусов проверяют отдельно: установка новой оси не устраняет повреждение остальных деталей подшипникового механизма. Если на рабочих поверхностях есть выкрашивание, глубокие следы или коррозия, соответствующие детали также требуют обслуживания или замены.

При сборке конусы регулируют так, чтобы колесо вращалось свободно, но ось не имела ощутимого бокового люфта. Затем положение конусов фиксируют контргайками, удерживая регулировку от смещения. Чрезмерная затяжка конусов создает сопротивление вращению и увеличивает нагрузку на подшипники; слишком свободная настройка оставляет люфт. Окончательную проверку выполняют после установки колеса и равномерного затягивания наружных гаек.

Когда подходит эта ось

Модель KL рассчитана на переднюю велосипедную втулку с резьбовой осью, конусной регулировкой и гаечным креплением в вилке. Она подходит для ремонта только при совпадении геометрии, резьбы и посадочных параметров. До покупки измерьте снятую ось штангенциркулем, сопоставьте конусы и проверьте ширину собранного комплекта между наружными поверхностями контргаек. Такой подбор помогает вернуть переднему колесу правильную посадку, свободное вращение и устойчивую фиксацию без попыток компенсировать несовпадение дополнительными шайбами.
