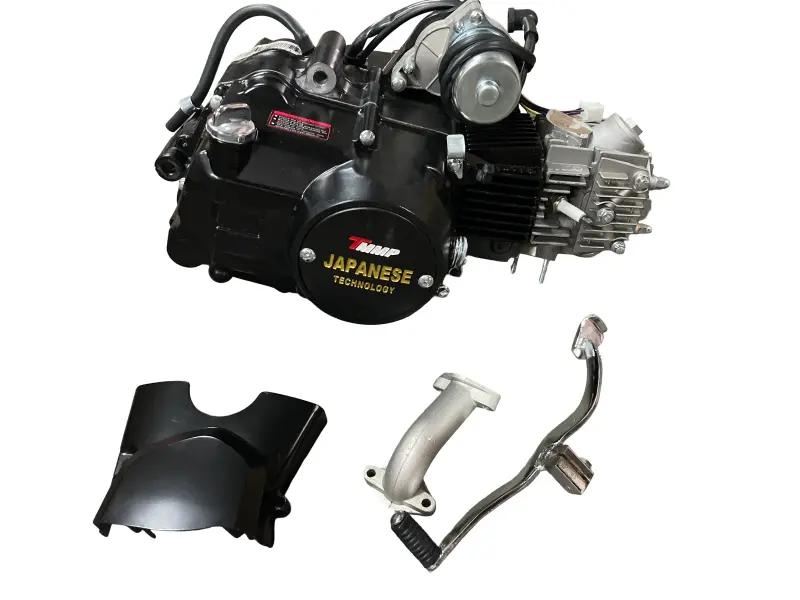

Двигатель ATV 125 см³ 157FMH-I, МКПП 3+1, TM EVO

Двигатель ATV 125 см³ 157FMH-I с механической коробкой 3+1

Двигатель в сборе предназначен для ремонта и восстановления совместимых китайских квадроциклов ATV с силовым агрегатом класса 125 см³. Модель 157FMH-I выполнена по четырехтактной одноцилиндровой схеме, оснащена воздушным охлаждением и электростартером. Механическая коробка имеет три передачи для движения вперед и одну передачу заднего хода — такая конфигурация позволяет управлять тягой вручную и маневрировать на квадроцикле без разворота на ограниченной площадке.

Двигатель подходит для случаев, когда ремонт установленного мотора нецелесообразен либо требуется заменить сразу основной силовой агрегат и коробку передач. Исполнение в сборе сокращает количество операций по переносу внутренних деталей из старого картера. При этом обозначение 157FMH-I и объем 125 см³ нельзя считать единственными условиями совместимости: у квадроциклов одной кубатуры могут различаться рама, крепления, привод, органы управления и электрические разъемы.

Конструкция и практические особенности

• Четырехтактный одноцилиндровый двигатель рассчитан на типичную для 125-кубовых ATV компоновку и объединен с механической трансмиссией.
• Три передачи вперед дают возможность выбирать режим движения в зависимости от скорости и нагрузки.
• Передача заднего хода упрощает выезд из тесного места, разворот и позиционирование квадроцикла.
• Воздушное охлаждение не требует подключения радиатора и магистралей жидкостной системы, но нуждается в свободном обдуве ребер цилиндра и головки.
• Электрический стартер обеспечивает запуск от штатной электросистемы при правильном подключении и исправном аккумуляторе.

Что проверить перед выбором

Сначала сопоставьте обозначение двигателя, рабочий объем и схему коробки со снятым агрегатом и техническими данными квадроцикла. Затем сравните расположение и расстояние между точками крепления, общие габариты посадочного пространства, сторону выхода ведущего вала и положение звездочки относительно цепи. Несовпадение линии привода приводит к перекосу цепи, поэтому оценивать нужно не только возможность установить мотор в раму, но и его положение относительно задней оси.

Отдельно проверьте форму и расположение впускного и выпускного соединений, доступное место для карбюратора и воздушного фильтра, тип электрических разъемов, подключение стартера и зажигания. Сопоставьте способ присоединения рычага переключения, привода заднего хода и остальных органов управления. Если на старом моторе использовались дополнительные кронштейны, кожухи или переходники, заранее определите, подходят ли они к 157FMH-I. Формулировка «полный комплект» в товарном названии не раскрывает точный перечень деталей, поэтому состав позиции следует уточнить до монтажа.

Установка и первый запуск

Монтаж выполняют после проверки рамы, крепежных мест и состояния приводной цепи. Двигатель устанавливают без принудительного смещения корпуса, выставляют линию звездочек и регулируют натяжение цепи по руководству конкретного ATV. После подключения впуска, выпуска, топливной системы, электропроводки и органов управления необходимо заправить мотор рекомендованным изготовителем маслом либо проверить его уровень, если технические жидкости уже были добавлены при подготовке.

До первого запуска убедитесь, что проводка не касается горячих и подвижных частей, передачи включаются корректно, а тросы и рычаги перемещаются без заеданий. После запуска контролируют отсутствие утечек, посторонних звуков и чрезмерного нагрева. Режим начальной эксплуатации, интервалы замены масла и регулировки следует выбирать по руководству квадроцикла и установленного двигателя. Точная сверка посадочных, приводных и электрических соединений помогает установить 157FMH-I без лишних переделок и получить штатную работу механической коробки 3+1.
