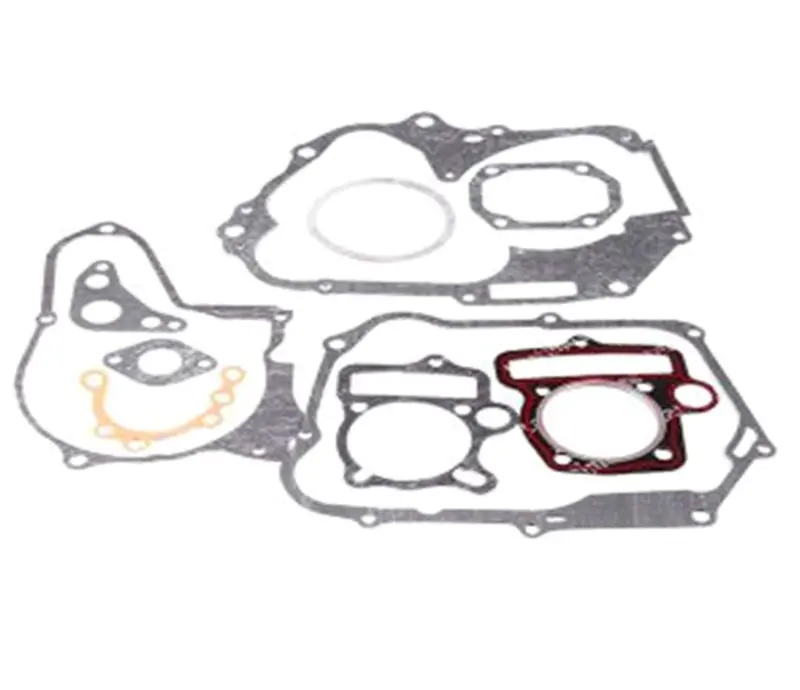

Набор прокладок двигателя 4T 150 см³ для IRBIS TTR 150 (156MI)

Набор прокладок двигателя для IRBIS TTR 150

Комплект предназначен для ремонта четырехтактного двигателя 156MI объемом 150 см³, применяемого на питбайке IRBIS TTR 150. Прокладки устанавливаются между сопрягаемыми деталями мотора и помогают восстановить плотность разъемных соединений после разборки. Такой набор нужен при плановом обслуживании, устранении течи, замене поврежденных уплотнений или ремонте, для которого снимаются крышки и другие корпусные детали.

В набор входят плоские прокладки разных форм и размеров. Их контуры, расположение отверстий и конфигурация внутренних проемов рассчитаны на разные соединения двигателя. Комплектный формат удобен при разборке нескольких участков мотора: подходящие прокладки можно подготовить заранее, не подбирая каждую позицию отдельно после начала ремонта. При этом фактический состав набора необходимо сопоставить с деталями, которые будут сниматься на конкретном двигателе.

Как проверить совместимость

Основные ориентиры для выбора — модель техники IRBIS TTR 150, четырехтактное исполнение, заявленный объем 150 см³ и обозначение двигателя 156MI. Одного совпадения рабочего объема недостаточно: у моторов одинакового класса могут различаться форма крышек, число крепежных отверстий, расположение каналов и наружный контур соединения. Перед заказом следует проверить обозначение установленного двигателя и сравнить каждую нужную прокладку со снятой деталью.

• Контур: наружная форма новой прокладки должна повторять поверхность соответствующей крышки или корпусной детали без выступов и незакрытых участков.
• Крепежные отверстия: их количество, диаметр и взаимное расположение должны совпадать; прокладку нельзя растягивать или смещать ради совмещения крепежа.
• Внутренние проемы: окна и каналы не должны перекрываться краями прокладки, иначе после сборки соединение окажется установлено неправильно.
• Модификация мотора: при замене двигателя, ремонте техники предыдущим владельцем или наличии нестандартных деталей подбор выполняют по фактически установленному агрегату, а не только по названию мотоцикла.

Подготовка и установка

Прокладки устанавливают на чистые и ровные сопрягаемые поверхности. Перед сборкой удаляют остатки прежнего уплотнения и загрязнения, не повреждая плоскости деталей. Затем проверяют поверхности на задиры, трещины, деформацию и другие дефекты: новая прокладка не исправляет механическое повреждение крышки или корпуса. Деталь укладывают без перекоса, совмещая все крепежные отверстия и внутренние проемы.

Крепеж затягивают в последовательности и с усилием, предусмотренными руководством по ремонту двигателя 156MI. Чрезмерная или неравномерная затяжка способна деформировать соединение и ухудшить плотность прилегания. Не следует повторно ставить порванную, продавленную или прилипшую к поверхности старую прокладку, а также складывать несколько прокладок для компенсации зазора. Необходимость применения дополнительного герметизирующего состава определяется требованиями к конкретному соединению двигателя.

Когда комплект пригодится

Набор подходит для обслуживания IRBIS TTR 150 при разборке двигателя 156MI, когда требуется обновить уплотнения нескольких разъемных соединений. Поводом для ремонта могут быть следы подтекания по стыку деталей, повреждение прокладки при снятии крышки либо плановая переборка мотора. После сборки соединения осматривают и контролируют в первые периоды работы. Если нет опыта ремонта четырехтактных мотоциклетных двигателей, установку стоит поручить мастеру: точная подготовка поверхностей, правильное положение прокладок и соблюдение порядка затяжки напрямую влияют на результат обслуживания.
