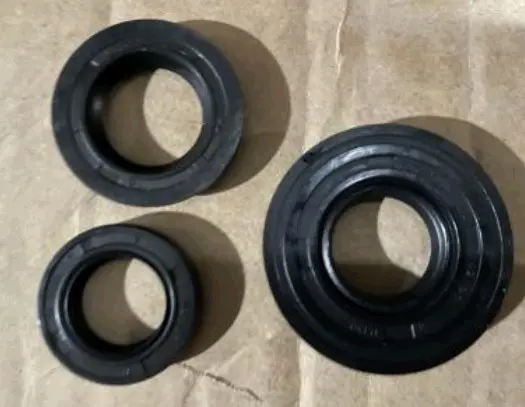

Набор сальников Yamaha JOG 3KJ, 3 шт. (20×42/44×8, 20×30×6, 17×28×5,5)

Комплект сальников для двигателя Yamaha JOG 3KJ

Набор из трех сальников предназначен для обслуживания двигателя скутера Yamaha JOG модификации 3KJ. Детали устанавливаются в посадочные места с вращающимися валами и разделяют внутренние полости механизма с внешней средой. Исправное уплотнение помогает удерживать смазочный материал в предусмотренной зоне и ограничивает проникновение пыли и других загрязнений через зазор между валом и корпусом.

В комплект входят сальники трех типоразмеров: 20×42/44×8 мм, 20×30×6 мм и 17×28×5,5 мм. В обозначении каждого размера последовательно указаны внутренний диаметр, наружный диаметр и ширина. Запись 42/44 у первого сальника указывает на ступенчатый наружный размер. Такая конфигурация должна соответствовать форме конкретного посадочного места, поэтому заменять ее обычным сальником с одним наружным диаметром без проверки нельзя.

Что входит в набор

• 20×42/44×8 мм — сальник с внутренним диаметром 20 мм, ступенчатым наружным размером 42/44 мм и шириной 8 мм;
• 20×30×6 мм — сальник с внутренним диаметром 20 мм, наружным диаметром 30 мм и шириной 6 мм;
• 17×28×5,5 мм — сальник с внутренним диаметром 17 мм, наружным диаметром 28 мм и шириной 5,5 мм.

Комплект удобен при разборке двигателя, когда требуется обслужить сразу несколько точек уплотнения. Три детали уже собраны по размерной комбинации, применяемой для Yamaha JOG 3KJ: не приходится отдельно подбирать каждую позицию и рисковать смешением близких по виду сальников. При этом обозначение JOG охватывает разные поколения и исполнения скутера, поэтому решающими критериями остаются код двигателя 3KJ, фактические размеры и форма старых деталей.

Как правильно подобрать

Перед заказом сопоставьте все три размера с демонтированными сальниками или данными руководства по ремонту конкретного двигателя. Проверять нужно не только диаметры валов. Сравните наружные диаметры, ширину, ступенчатый профиль детали 20×42/44×8 и расположение каждой позиции в механизме. Если двигатель ранее заменяли или ремонтировали с установкой деталей от другой модификации, ориентироваться только на название модели скутера недостаточно.

Состояние старых сальников также помогает определить объем обслуживания. Поводом для замены становятся следы смазочного материала возле посадочного места, загрязнение прилегающей зоны, затвердевшая или поврежденная рабочая кромка. После разборки следует проверить поверхность вала и гнездо: глубокая выработка, коррозия, заусенцы или перекос могут мешать новой детали выполнять свою функцию. Сам сальник не устраняет дефекты сопряженных поверхностей.

Рекомендации по установке

Монтаж выполняют на очищенные посадочные поверхности, соблюдая положение и направление каждой детали. Сальник необходимо запрессовывать равномерно, без перекоса и ударной нагрузки по рабочей кромке. При прохождении через шлицы, резьбу или острый край кромку защищают от пореза. Глубину посадки и ориентацию сверяют со снятой деталью и ремонтной схемой двигателя 3KJ.

После сборки важно убедиться, что сальники установлены ровно, не выступают из посадочных мест и не деформированы инструментом. Набор подходит для планового ремонта Yamaha JOG 3KJ и для восстановления герметичности после разборки двигателя, если требуемая комбинация размеров полностью совпадает: 20×42/44×8, 20×30×6 и 17×28×5,5 мм.
