Колышек троса переключения передач для мопеда Карпаты VT

Колышек троса переключения передач для мопеда Карпаты VT

Компактная соединительная деталь предназначена для тросового привода переключения передач мопеда «Карпаты». Она нужна при восстановлении штатного управления, когда прежний колышек потерян, поврежден, деформирован либо больше не обеспечивает правильное присоединение троса. Деталь устанавливается в составе механизма, передающего движение от органа управления к механизму выбора передачи.

Назначение и особенности конструкции

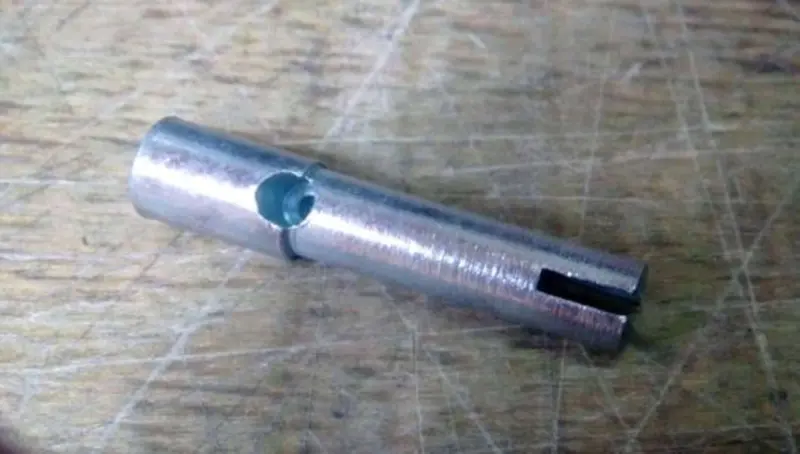

Колышек имеет цилиндрическую ступенчатую форму. В конструкции предусмотрены поперечное круглое отверстие и продольный открытый паз на конце. Эти элементы участвуют в соединении детали с тросом и сопрягаемыми частями механизма. При подборе необходимо учитывать не только общее название запчасти, но и взаимное расположение отверстия, паза, уступа и торцов: даже небольшое различие формы способно изменить посадку или доступный ход троса.

Запчасть относится именно к приводу переключения передач, а не к тросу газа, тормоза или выключения сцепления. Такое уточнение особенно полезно при разборке мопеда, где рядом проходят несколько тросов и используются внешне похожие небольшие крепежные детали. Перед заменой определите, к какому тросу относился снятый колышек, и сохраните исходное положение всех сопрягаемых частей.

Совместимость с мопедами Карпаты

В семействе «Карпаты» применялись разные схемы управления коробкой передач. На вариантах с двигателем В50 использовались поворотная рукоятка на руле и трос управления, тогда как двигатель В501 оснащался ножным рычагом переключения. Поэтому одного названия мопеда недостаточно: колышек выбирают для конкретной версии, в которой действительно установлен тросовый привод.

До покупки и монтажа сравните новую деталь со снятой по следующим признакам:

• общая длина и диаметры цилиндрических участков;
• форма и длина продольного паза;
• диаметр и положение поперечного отверстия;
• расположение уступа относительно концов детали;
• способ соединения с тросом и ответной частью управления;
• свободное перемещение детали в ее посадочном месте.

Измерения лучше выполнять по исправной старой детали или по сохранившимся деталям штатного механизма. Если прежний колышек заметно погнут, сточен или разбит, его текущая форма не должна служить единственным ориентиром. В таком случае дополнительно проверяют посадочное место, состояние троса и положение сопрягаемой детали.

Что проверить при ремонте

Перед установкой осмотрите сам трос по всей доступной длине. Распушенные жилы, заломы, поврежденная оболочка, заедание или чрезмерное растяжение могут нарушать переключение даже с новым колышком. Одновременно стоит проверить рукоятку управления, крепления оболочки, регулировочные детали и механизм со стороны двигателя. Колышек устраняет проблему поврежденной или отсутствующей соединительной детали, но не компенсирует неисправности остальных частей привода.

Устанавливайте колышек без ударной подгонки и принудительного расширения паза. Отверстие, уступ и паз должны занять предусмотренное положение без перекоса, а трос — двигаться по штатной траектории без резкого перегиба. Если деталь не садится свободно либо ограничивает ход управления, сначала повторно сравните геометрию и проверьте правильность сборки.

После монтажа отрегулируйте свободный конец троса по руководству для конкретной модификации мопеда. Сначала проверьте полный ход рукоятки, возврат механизма, нейтральное положение и последовательность включения передач на неподвижном мопеде. Переключение должно происходить без заеданий, самопроизвольного выхода троса из соединения и упора рукоятки раньше завершения хода механизма. Такой порядок помогает сразу обнаружить неправильную посадку детали или ошибку регулировки.

Колышек VT подходит для ремонта тросового управления переключением передач «Карпат», если его форма и точки соединения совпадают со штатной конфигурацией конкретного мопеда. Тщательное сравнение перед сборкой особенно важно для техники, которая ранее ремонтировалась и могла получить трос, рукоятку либо другие детали от иной модификации.
