Короткий резонатор глушителя mod.4.2 118

Короткий резонатор глушителя mod.4.2 118

Компактная вставка для глушителя мототехники предназначена для формирования потока выхлопных газов внутри выпускной системы и снижения шума, возникающего при работе двигателя. Исполнение mod.4.2 относится к коротким резонаторам серии 118. Деталь подходит для ремонта или восстановления глушителя, в котором ранее применялась вставка той же конфигурации.

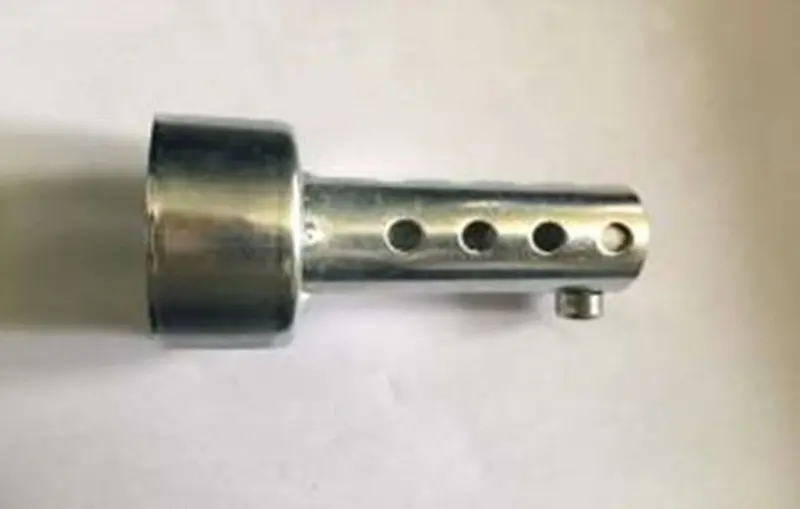

Резонатор выполнен в виде цилиндрической трубки с рядом боковых отверстий. На одном конце расположен расширенный цилиндрический участок, а возле противоположного края предусмотрен боковой фиксатор. Такая форма рассчитана на размещение детали внутри совместимого корпуса глушителя: выхлоп проходит через внутренний канал и взаимодействует с перфорированной частью. Резонатор не является глушителем в сборе и устанавливается как отдельная внутренняя деталь выпускной системы.

Назначение и особенности конструкции

Модель применяют на мопедах, скутерах и мотоциклах с подходящей конфигурацией глушителя. Короткое исполнение особенно важно при подборе: в серии 118 встречаются другие варианты, включая mod.4.5, mod.4.8 и mod.6.0, поэтому совпадение только общего назначения не подтверждает взаимозаменяемость. Для этой позиции определяющими признаками являются сочетание обозначения mod.4.2, серии 118 и короткой конструкции.

• Трубчатая перфорированная часть участвует в прохождении и распределении выхлопного потока внутри глушителя.
• Расширенный край задает посадочную конфигурацию резонатора и должен соответствовать месту установки.
• Боковой фиксатор служит для удержания вставки в предусмотренном конструкцией положении.
• Короткое исполнение позволяет заменить резонатор аналогичного формата без перехода на более длинную модификацию серии.

Как правильно подобрать

Перед выбором необходимо снять старую вставку и сопоставить ее геометрию с новой деталью. Проверяют общую длину, наружный диаметр трубки, диаметр и глубину расширенной части, расположение боковых отверстий, направление установки и место фиксации. Эти параметры нужно сравнивать непосредственно с демонтированным резонатором и посадочным местом глушителя. Обозначение 118 следует воспринимать как часть наименования серии, а не как подтвержденный размер.

При отсутствии старой детали измеряют внутреннее посадочное место глушителя и расстояние до точки крепления. Вставка должна входить без перекоса, не упираться в элементы корпуса и надежно удерживаться штатным способом. Нельзя выбирать резонатор только по внешнему сходству: даже близкие варианты одной серии могут различаться длиной, диаметром расширенного участка или положением крепежа. Совпадение типа мототехники также недостаточно без проверки самого глушителя.

Установка и проверка

Монтаж выполняют на остывшей выпускной системе. Посадочное место предварительно очищают от нагара, загрязнений и остатков старого крепления, после чего проверяют состояние корпуса глушителя. Резонатор устанавливают в предусмотренном направлении и фиксируют без перекоса. Крепление должно исключать свободное перемещение и дребезг детали, но при затяжке нельзя деформировать трубчатую часть или корпус.

После монтажа проверяют устойчивость резонатора, отсутствие контакта с соседними деталями и посторонних звуков при работе двигателя. Если вставка не входит на требуемую глубину, отверстие крепления не совпадает или расширенный край не соответствует посадочному месту, деталь нельзя подгонять силой. В таком случае следует повторно сверить модификацию и размеры. Короткий резонатор mod.4.2 118 стоит выбирать для глушителя с совпадающей внутренней конфигурацией и аналогичным способом фиксации.
