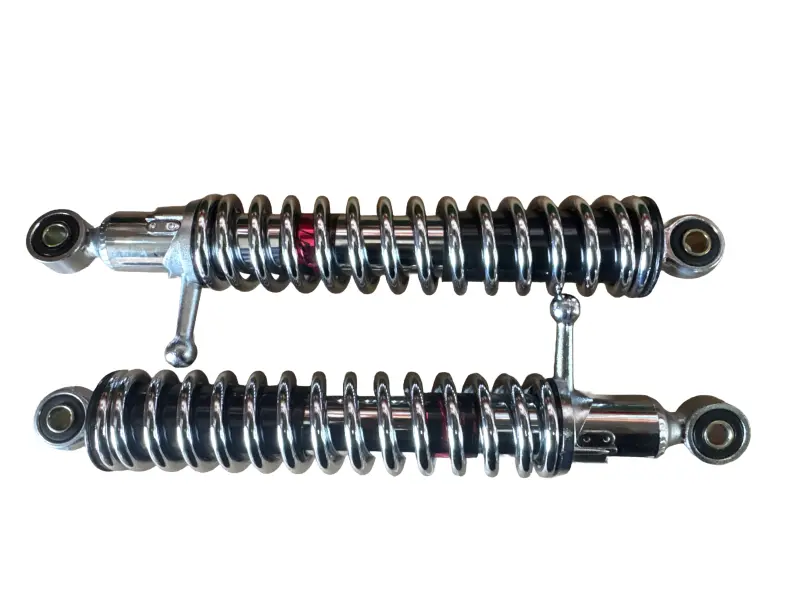

Задний амортизатор ИЖ 330 мм регулируемый с рычагом JING

Регулируемый задний амортизатор JING для мотоциклов ИЖ

Амортизатор длиной 330 мм предназначен для ремонта задней подвески мотоциклов ИЖ. Он соединяет раму с подвижной частью подвески, воспринимает возникающие при движении нагрузки и помогает сдерживать раскачивание мотоцикла после проезда неровностей. Такая деталь нужна при восстановлении подвески, когда установленный амортизатор изношен, поврежден или перестал обеспечивать нормальную работу предусмотренной конструкции.

Модель имеет наружную витую пружину, крепежные проушины с двух сторон и отдельный рычаг регулировки. Рычажный механизм позволяет выбирать одно из предусмотренных конструкцией положений настройки. Это удобно, если условия эксплуатации или нагрузка на мотоцикл меняются: для изменения доступной настройки не требуется заменять весь амортизатор. Наружное расположение рычага обеспечивает прямой доступ к механизму после установки, если его не перекрывают соседние детали мотоцикла.

Что учитывать при подборе

Основной размер этой модели — 330 мм. До заказа измерьте снятый амортизатор по той же методике, по которой указан его установочный размер, и сопоставьте результат с новой деталью. Одного совпадения общей длины недостаточно: проверьте форму обеих проушин, их внутренние диаметры, ширину посадочных мест, используемые втулки и размеры крепежа. Также сравните расположение рычага и свободное пространство рядом с пружиной, чтобы регулятор не упирался в раму, кожух, колесо или другие части мотоцикла.

Амортизатор заявлен для мотоциклов ИЖ, включая семейства «Планета» и «Юпитер». Внутри этих семейств встречаются разные поколения и варианты исполнения, поэтому окончательный подбор выполняют не только по названию мотоцикла. Сопоставьте деталь со снятым амортизатором и креплениями конкретной машины. Если подвеска ранее переделывалась, ориентироваться следует на фактическую схему установки и имеющиеся посадочные места, а не только на модель в документах.

Когда требуется замена

Проверка задних амортизаторов уместна при заметной раскачке после неровностей, пробоях подвески, постороннем стуке, перекосе задней части или неравномерной работе правой и левой сторон. Основанием для ремонта также служат повреждение пружины, деформация корпуса или проушин, износ втулок и следы утечки на старой детали. Перед установкой нового амортизатора нужно определить причину неисправности: люфт маятника, разбитый крепеж или поврежденные посадочные места способны сохранять стук даже после замены.

Установка и первичная проверка

Монтаж выполняют на надежно зафиксированном мотоцикле при разгруженной задней подвеске. Перед сборкой очищают точки крепления, осматривают болты, втулки и посадочные поверхности. Амортизатор должен устанавливаться без перекоса и принудительного сведения проушин. Крепеж затягивают с учетом требований руководства для конкретной модели ИЖ, после чего проверяют свободный ход подвески и отсутствие контакта пружины или рычага с соседними деталями.

• Назначение: задняя подвеска мотоциклов ИЖ.
• Установочный размер: 330 мм.
• Исполнение: наружная витая пружина и две крепежные проушины.
• Регулировка: отдельный рычаг для выбора предусмотренного положения.
• Марка изделия: JING.

После монтажа начните с проверки подвески без поездки, затем оцените ее работу на небольшой скорости и повторно осмотрите крепления. Настройку меняют только при разгруженном механизме и в соответствии с конструкцией регулятора. Для симметричной задней подвески положение регулировки справа и слева должно быть одинаковым, если на мотоцикле установлены два регулируемых амортизатора.
