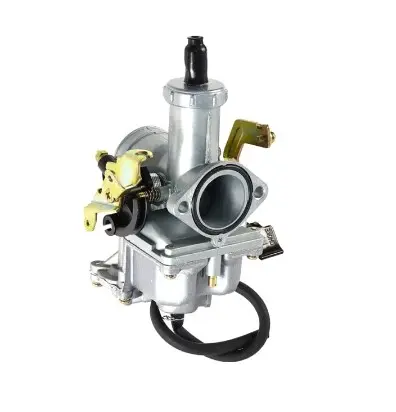

Карбюратор PZ30 для 4T CB/CG 200 с ускорительным насосом KNG

Карбюратор PZ30 для четырехтактных CB/CG 200

Карбюратор KNG предназначен для мотоциклетных четырехтактных двигателей семейства CB/CG 200, в которых используется конфигурация PZ30. Он дозирует топливо, смешивает его с поступающим воздухом и изменяет количество смеси в соответствии с положением дросселя. От состояния и настройки карбюратора зависят запуск двигателя, устойчивость холостого хода, переход между режимами и работа мотора при открытии газа.

Эта версия оснащена ускорительным насосом и выполнена с дросселем под трос. Ускорительный насос подает дополнительную порцию топлива при быстром открытии дросселя, когда поток воздуха возрастает быстрее потока топлива. Такая конструкция помогает уменьшить кратковременное обеднение смеси и поддержать более уверенный отклик двигателя при резком добавлении газа. Исполнение под трос рассчитано на соответствующую схему управления, поэтому перед заказом нужно сопоставить его с установленным карбюратором и тросовым приводом мотоцикла.

Что проверить при подборе

• Тип двигателя: товар рассчитан на четырехтактную конфигурацию CB/CG 200; одного совпадения объема двигателя недостаточно для выбора.
• Исполнение карбюратора: обозначение PZ30, наличие ускорительного насоса и управление под трос должны соответствовать прежней детали.
• Крепление: сравните форму фланца, количество и расположение крепежных отверстий, а также расстояние между ними. Карбюратор имеет фланцевое крепление с двумя отверстиями, но точные размеры следует сверить по старой детали.
• Соединения: проверьте посадку со стороны впускного патрубка и воздушного фильтра, положение топливного штуцера и возможность проложить шланг без перегибов.
• Тросовый привод: сопоставьте тип наконечника, длину свободной части, рабочий ход и расположение регулировки. После подключения механизм должен двигаться плавно и полностью возвращаться в исходное положение.
• Свободное пространство: заранее учитывайте положение рамы, воздушного патрубка, топливного шланга и соседних деталей, чтобы корпус и рычажный механизм не упирались в них.

Практическая польза конструкции

• Ускорительный насос добавляет топливо при быстром открытии газа и помогает сгладить переход от малого открытия дросселя к разгону.
• Тросовое исполнение позволяет использовать предусмотренную на мотоцикле дистанционную схему управления без перехода на ручной вариант.
• Нижняя поплавковая камера поддерживает запас топлива для дозирующих каналов, а доступная компоновка корпуса упрощает подключение и последующее обслуживание карбюратора.

Установка и первичная настройка

Перед монтажом перекройте подачу топлива и работайте на остывшем двигателе. После снятия прежнего карбюратора очистите прилегающие поверхности, осмотрите впускной патрубок, уплотнения, воздушный рукав и топливный шланг. Подсос воздуха во впуске способен вызвать нестабильный холостой ход и обеднение смеси даже при исправном карбюраторе. Крепеж затягивают равномерно, без перекоса фланца.

Подключите топливный шланг и трос согласно схеме конкретного мотоцикла. Проверьте свободный ход привода, полное открытие и уверенный возврат дросселя при любом положении руля. До запуска убедитесь в герметичности соединений. После прогрева двигателя выполняют настройку холостого хода и состава смеси по сервисным данным техники. Заводская калибровка разных вариантов PZ30 может отличаться, поэтому жиклеры и положение регулировок нельзя выбирать только по внешнему сходству.

Замена карбюратора уместна при износе корпуса или заслонки, повреждении поплавковой камеры, неустранимых утечках либо неисправности ускорительного насоса. Если причиной перебоев стали загрязненные каналы, негерметичный впуск, ограниченная подача топлива, зазоры клапанов или система зажигания, установка новой детали без устранения основной неисправности не восстановит нормальную работу двигателя. Точная сверка конфигурации и аккуратная настройка после монтажа позволяют использовать возможности PZ30 по назначению.
