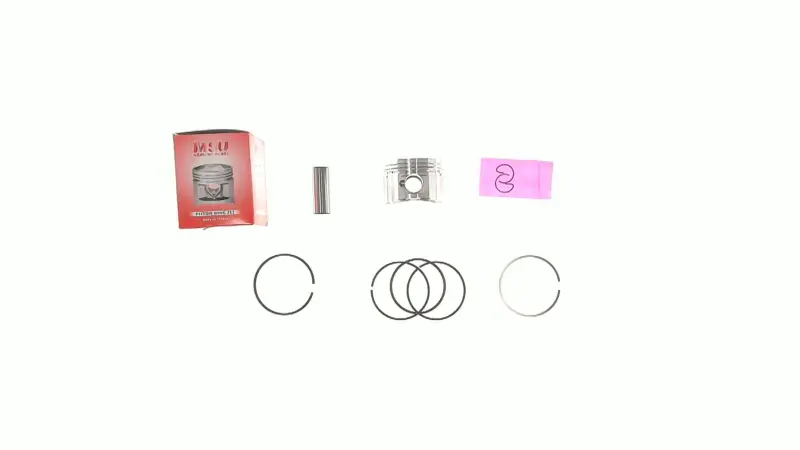

Поршень MSU для Yamaha Cygnus 125 STD Ø51,50 мм, палец 13 мм

Поршень MSU для Yamaha Cygnus 125 STD Ø51,50 мм

Поршень предназначен для ремонта цилиндро-поршневой группы четырехтактного двигателя Yamaha Cygnus 125. Номинальный диаметр 51,50 мм и поршневой палец диаметром 13 мм определяют основные параметры подбора. Исполнение STD рассчитано на цилиндр стандартного размера, поэтому деталь следует выбирать по результатам измерения цилиндра, а не только по названию скутера или объему двигателя.

Назначение и работа детали

Во время работы двигателя поршень перемещается внутри цилиндра, воспринимает давление газов и через палец и шатун передает усилие на коленчатый вал. Установленные в канавках кольца участвуют в уплотнении камеры сгорания, отводе тепла к стенкам цилиндра и контроле моторного масла. От состояния этих деталей зависят компрессия, стабильность запуска и отсутствие постороннего стука в цилиндро-поршневой группе.

Замена требуется при износе юбки и канавок, появлении задиров, повреждении днища, чрезмерном зазоре между поршнем и цилиндром либо неудовлетворительном состоянии посадки пальца. Установка нового поршня без проверки цилиндра не устраняет последствия овальности, конусности или повреждения его рабочей поверхности. Перед ремонтом цилиндр необходимо измерить в нескольких точках и сопоставить полученные значения с сервисными допусками конкретной версии двигателя.

Подтвержденные параметры

• Назначение: двигатель скутера Yamaha Cygnus 125.
• Тактность: четырехтактный двигатель.
• Размер: STD, номинальный диаметр 51,50 мм.
• Диаметр пальца: 13 мм.
• Марка детали: MSU.
• Состав набора: поршень, поршневые кольца, палец и стопорные кольца.

Как проверить совместимость

Обозначение Yamaha Cygnus 125 само по себе недостаточно для безошибочного выбора: у модели встречаются разные поколения и модификации двигателя. Сначала следует проверить фактический диаметр цилиндра и убедиться, что он сохранил стандартный размер. Если цилиндр уже растачивался под ремонтный поршень, вариант STD не подойдет. Также сравнивают диаметр пальца, расположение его оси, общую высоту поршня, форму днища, длину юбки, количество и расположение канавок для колец с демонтированной деталью.

Номинальные 51,50 мм в названии являются размерным обозначением комплекта. Рабочий монтажный зазор формируется разницей между фактическими диаметрами цилиндра и поршня, поэтому его нельзя определять только по числу на товарной карточке. Измерения выполняют подходящим измерительным инструментом, а допустимые значения берут из руководства для обслуживаемого двигателя.

Подготовка к установке

До сборки проверяют состояние цилиндра, шатуна и посадки поршневого пальца. Кольца предварительно устанавливают в цилиндр и контролируют зазор в замках, после чего проверяют их посадку в соответствующих канавках. При монтаже учитывают назначение и ориентацию каждого кольца, если на нем предусмотрена установочная метка. Замки распределяют согласно ремонтной документации двигателя.

Палец должен входить без перекоса, а стопорные кольца — полностью располагаться в своих канавках. Попадание стопорного кольца в цилиндр способно вызвать тяжелое повреждение, поэтому надежность его фиксации проверяют до окончательной сборки. Направление установки поршня определяют по его конструктивным обозначениям и требованиям конкретного мотора, не перенося автоматически положение со сторонних моделей.

Этот комплект подходит для восстановления штатной цилиндро-поршневой группы Yamaha Cygnus 125 при подтвержденном стандартном размере цилиндра и пальце 13 мм. Точный обмер перед сборкой помогает исключить установку детали в изношенный, расточенный или несовместимый цилиндр.
