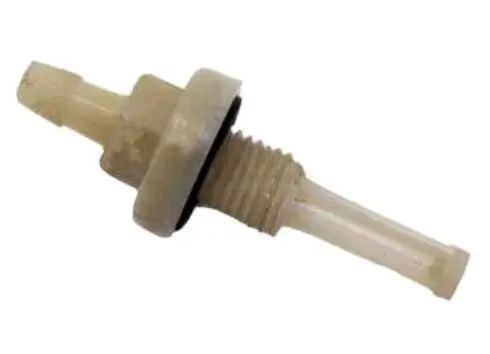

Штуцер топливного бака 168F–192F с фильтром BEST mod.A

Штуцер топливного бака 168F–192F с фильтром BEST mod.A

Штуцер предназначен для подключения топливного шланга к баку мотоблока и одновременно выполняет первичную фильтрацию топлива на выходе. Деталь устанавливается непосредственно в бак: удлиненная фильтрующая часть располагается внутри, а наружный патрубок служит для присоединения шланга, ведущего к последующим компонентам топливной системы. Исполнение рассчитано на применение с двигателями семейства 168F–192F, однако перед заказом необходимо учитывать конкретную модификацию бака и установленного ранее соединения.

Назначение и конструкция

В одном корпусе объединены проходной штуцер и встроенный фильтр. Топливо поступает из бака через фильтрующую часть, проходит по внутреннему каналу и направляется в присоединенный шланг. Такая компоновка позволяет задерживать загрязнения в начальной точке подачи, не добавляя отдельное соединение между баком и топливопроводом. Фильтр относится именно к топливной системе и не предназначен для очистки воздуха.

Корпус имеет резьбовой монтажный участок, опорный буртик, уплотнительное кольцо и наружный патрубок под гибкий шланг. Уплотнительное кольцо располагается между буртиком штуцера и посадочной поверхностью бака. При монтаже оно должно прилегать равномерно, без перекоса, скручивания и попадания загрязнений под кромку. Наружный патрубок выполнен с профилем для удержания надетого шланга; способ его дополнительной фиксации следует сохранить таким же, как в штатной конфигурации техники.

Что проверить перед выбором

• Тип детали: требуется именно выходной штуцер бака со встроенным фильтром, а не отдельный фильтр, кран или соединитель топливного шланга.
• Исполнение: товар относится к варианту BEST mod.A; форма старой детали и расположение ее частей должны соответствовать этому варианту.
• Резьбовое соединение: сравните диаметр, шаг, длину резьбовой части и направление резьбы с демонтированным штуцером.
• Посадка уплотнения: проверьте форму опорной площадки бака, размер буртика и положение уплотнительного кольца.
• Подключение шланга: сопоставьте наружный диаметр патрубка с внутренним диаметром имеющегося топливного шланга.
• Внутренняя часть: удостоверьтесь, что длина и расположение фильтра не мешают установке детали внутри бака.

Обозначения 168F–192F описывают семейство применяемых двигателей, но сами по себе не подтверждают одинаковую конструкцию всех баков в этом диапазоне. На мотоблоках разных производителей могут использоваться отличающиеся резьба, посадочное место, шланг или вариант штуцера. Самый надежный подбор выполняется по совокупности признаков: назначению детали, общей геометрии, резьбе, уплотнению и размеру патрубка.

Замена и установка

Штуцер проверяют при подтекании топлива возле выхода из бака, повреждении патрубка или резьбы, деформации уплотнения, загрязнении встроенного фильтра либо ухудшении прохождения топлива. Перед разборкой бак освобождают от топлива, а технике дают остыть. После снятия шланга и старого штуцера посадочное место очищают от осадка и остатков прежнего уплотнения, не допуская попадания мусора внутрь топливопровода.

Новую деталь устанавливают без перекоса резьбы. Уплотнительное кольцо размещают ровно, после чего штуцер затягивают с усилием, достаточным для герметичной посадки, но без чрезмерного давления на корпус и резьбу бака. Шланг надевают на патрубок до штатного положения и фиксируют предусмотренным на технике способом. После заправки следует проверить место соединения и участок подключения шланга на отсутствие просачивания. Правильно подобранный штуцер восстанавливает вывод топлива из бака и возвращает системе предусмотренную схему первичной фильтрации.
