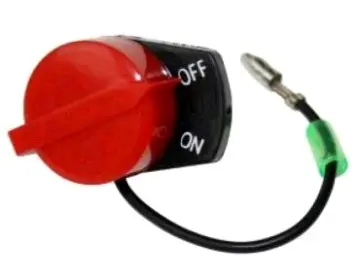

Выключатель остановки двигателя 168F/170F, 6,5–7 л.с., один провод, BEST mod.A

Выключатель остановки двигателя BEST mod.A для 168F/170F

Двухпозиционный выключатель предназначен для управления зажиганием бензиновых двигателей 168F и 170F мощностью 6,5–7 л.с., применяемых на мотоблоках и другой технике с соответствующей схемой подключения. Деталь позволяет перевести двигатель в рабочий режим и штатно остановить его поворотом красной рукоятки. Положения обозначены надписями ON и OFF, поэтому состояние переключателя легко определить непосредственно перед запуском или остановкой мотора.

Назначение и принцип работы

В двигателях этого типа остановка выполняется через вывод глушения катушки зажигания. Когда выключатель установлен в положение OFF, управляющий вывод соединяется с массой двигателя, искрообразование прекращается и мотор останавливается. В положении ON контакт с массой снят, поэтому система зажигания может формировать искру для запуска и дальнейшей работы. Выключатель не запускает двигатель стартером и не регулирует обороты: его задача — разрешить работу зажигания либо подать команду остановки.

Исполнение с одним проводом рассчитано на схему, в которой отдельный провод подключается к выводу глушения, а второй контакт обеспечивается через предусмотренное конструкцией соединение с корпусом двигателя. На проводе установлен одиночный штекерный наконечник. При подборе важно не путать эту версию с внешне похожими двухпроводными переключателями: количество выводов и способ соединения с массой должны соответствовать штатной проводке конкретного двигателя.

Конструкция и органы управления

• Два фиксированных положения: ON для работы двигателя и OFF для его остановки.
• Один изолированный провод: подключается к ответному контакту контура глушения без добавления второго проводного вывода.
• Штекерный наконечник: позволяет соединить выключатель с подходящей штатной клеммой.
• Контрастная красная рукоятка: удобна для поворота и заметна на корпусе двигателя.
• Обозначения ON/OFF: помогают контролировать выбранное положение во время эксплуатации и обслуживания.

Как проверить совместимость

Обозначений 168F или 170F недостаточно для выбора без осмотра установленной детали: двигатели одной серии могут иметь разные варианты выключателя и проводки. Перед покупкой сопоставьте количество проводов, тип одиночного наконечника, форму корпуса, способ фиксации в кожухе и ориентацию рукоятки. Проверьте также, предусмотрен ли в штатной схеме контакт выключателя с массой через место установки. Если на старой детали два провода, другой разъём или отдельный провод массы, однопроводная версия не должна устанавливаться без проверки схемы двигателя.

Установка и проверка после замены

Монтаж выполняют при полностью остановленном и остывшем двигателе. Перед работой отсоединяют свечной наконечник, затем снимают старый переключатель, не натягивая провод катушки. Новую деталь фиксируют в штатном посадочном месте на кожухе двигателя и соединяют её наконечник с ответной клеммой. Провод следует уложить вдали от глушителя, подвижных тяг, острых кромок и зон, где его может перетереть кожух.

После установки проверяют надёжность крепления, плотность соединения клеммы и наличие контакта с массой, предусмотренного однопроводной схемой. Затем двигатель кратковременно запускают в положении ON и убеждаются, что перевод рукоятки в OFF уверенно прекращает его работу. Если мотор не останавливается, сначала проверяют клемму, целостность провода, чистоту места контакта с корпусом и соответствие выключателя штатной схеме. Деталь подходит для ремонта при повреждении корпуса или рукоятки, нестабильном контакте и невозможности нормально заглушить исправный двигатель штатным переключателем.
