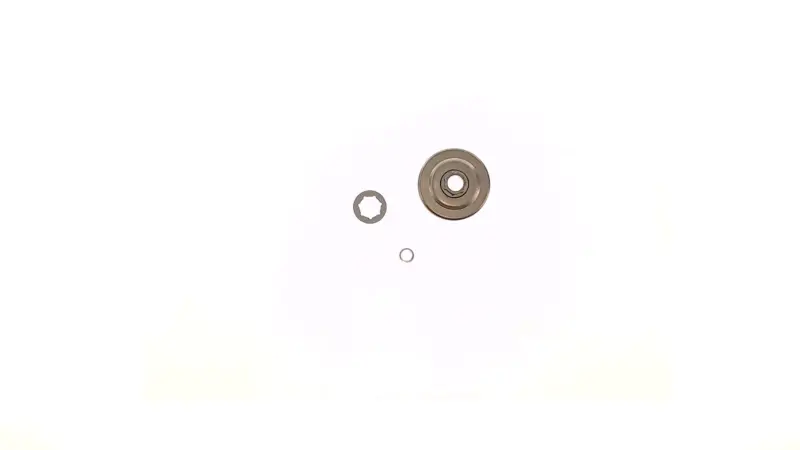

Барабан сцепления со съемной звездой и сепаратором для Husqvarna 137/142 WOODMAN mod.A

Барабан сцепления WOODMAN mod.A для Husqvarna 137/142

Комплект предназначен для ремонта привода пильной цепи бензопил Husqvarna 137 и 142. Барабан устанавливается в зоне сцепления и принимает вращение после его срабатывания, а ведущая звезда передает движение цепи. От состояния этих деталей зависят равномерность хода цепи по шине, отсутствие лишнего люфта и корректная передача оборотов во время пиления.

Конструкция рассчитана на съемную ведущую звезду. В отличие от исполнения с жестко закрепленной звездой, здесь венец является отдельной деталью и при последующем износе может заменяться отдельно от барабана, если сам барабан остается пригодным к эксплуатации. Такой формат удобен при плановом обслуживании цепной гарнитуры и позволяет осматривать каждую составляющую привода по отдельности.

Состав и назначение деталей

• Барабан сцепления — охватывает сцепление и передает полученное вращение на установленную ведущую звезду.
• Съемная звезда — входит в зацепление с ведущими звеньями цепи и приводит ее в движение по пазу шины.
• Сепаратор — устанавливается в посадочной части барабана и обеспечивает его опору на валу.

Комплект подходит для конфигурации со съемной звездой. Перед заказом необходимо проверить не только обозначение бензопилы, но и фактическое исполнение снятых деталей. На Husqvarna 137/142 встречаются разные варианты приводных звезд, поэтому новую деталь сравнивают со старой по типу барабана, посадке, профилю съемного венца, шагу используемой цепи и числу зубьев. Шаг и количество зубьев для этой позиции в исходных характеристиках не указаны, поэтому подбирать их предположительно нельзя.

Когда требуется замена

Поводом для проверки служат выработка на дорожках звезды, поврежденные или заметно изношенные зубья, боковой люфт барабана, заедание при вращении, посторонний шум и неравномерное движение цепи. Изношенная звезда хуже взаимодействует с ведущими звеньями и может ускорять износ цепной гарнитуры. Состояние барабана, сепаратора, сцепления, шины и цепи оценивают совместно: установка новой детали рядом с сильно изношенными сопряженными компонентами не устраняет причину неправильной работы привода.

Ведущую звезду следует регулярно осматривать и менять при выраженной выработке. Производитель бензопил также рекомендует заменять приводную звезду при установке новой цепи. Для конструкции со съемным венцом это можно сделать без обязательной замены исправного барабана. Сепаратор нуждается в периодическом смазывании качественной подшипниковой смазкой либо подходящим моторным маслом согласно инструкции по обслуживанию пилы.

Подбор и установка

До монтажа сравните новый барабан, звезду и сепаратор с демонтированным комплектом. Проверьте форму посадочных участков, свободное размещение деталей на валу и соответствие звезды установленной цепи. После сборки барабан должен вращаться без закусывания и чрезмерного бокового перемещения, а цепь — правильно располагаться на звезде и свободно проходить по шине при установленном натяжении.

Работы проводят на заглушенной и остывшей бензопиле. Демонтаж сцепления и барабана может требовать специального инструмента и знания направления резьбы конкретной модели, поэтому при отсутствии опыта установку лучше поручить специалисту. После монтажа проверяют положение цепи на звездочке, правильность сборки крепежных деталей, натяжение цепи и работу системы ее смазки. Комплект WOODMAN mod.A подходит для восстановления штатной схемы привода со съемной звездой на совместимой Husqvarna 137 или 142 при полном совпадении параметров цепной гарнитуры и посадки.
