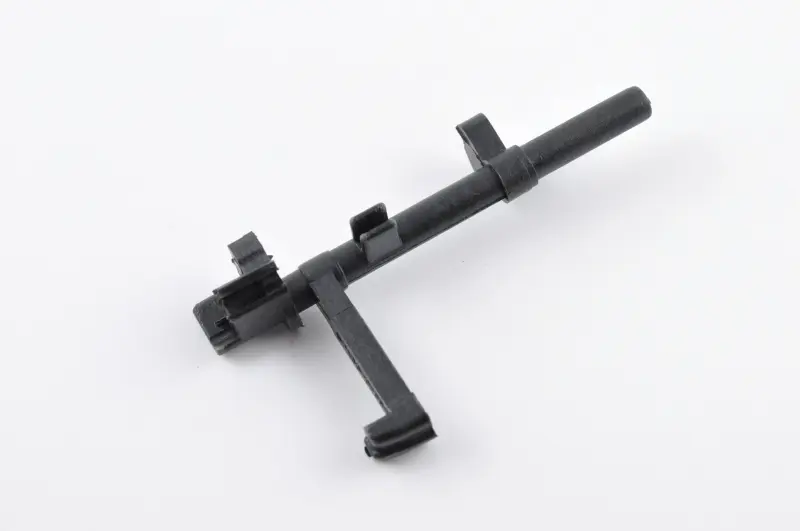

Вал переключателя режимов для бензопилы St M 180 BEST mod.A

Вал переключателя режимов для бензопилы St M 180 BEST mod.A

Деталь предназначена для восстановления механизма управления запуском, работой и остановкой бензопилы серии St M 180 в исполнении BEST mod.A. Это не карбюратор в сборе, а расположенный в корпусе пилы переключающий вал с наружным рычагом и несколькими функциональными выступами. При перемещении рычага вал передает команду связанным деталям механизма управления, благодаря чему оператор выбирает нужное положение перед холодным или теплым запуском, переводит двигатель в нормальный рабочий режим и останавливает его.

Назначение и работа детали

Система управления бензопил этого типа предусматривает четыре положения: остановка двигателя, обычная работа, пусковой режим для прогретого двигателя и запуск с закрытой воздушной заслонкой. В положении остановки механизм взаимодействует с контактом выключения зажигания. При подготовке к запуску вал работает совместно с тягой воздушной заслонки и органами управления дросселем. Поэтому исправность его рычагов, посадочных участков и фиксаторов влияет на возможность последовательно выбирать предусмотренные режимы.

Замена требуется, если штатный переключатель сломан, деформирован, не удерживается в посадочном месте либо утратил один из управляющих выступов. На неисправность также могут указывать невозможность перевести рычаг в отдельное положение, отсутствие связи с тягой воздушной заслонки или некорректная остановка двигателя переключателем. Перед заказом необходимо исключить повреждение соседних деталей: тяги, контактной пружины, креплений корпуса и самого органа управления карбюратором.

Что проверить при подборе

• Модель пилы: позиция заявлена для серии St M 180 BEST.
• Исполнение: требуется модификация mod.A; обозначение варианта особенно важно при наличии внешне близких деталей.
• Форма: сравните общую длину, расположение наружного рычага, управляющих выступов, упоров и посадочных участков со снятым валом.
• Соединения: проверьте расположение точки присоединения тяги воздушной заслонки и зоны взаимодействия с контактной пружиной.
• Посадка в корпусе: конфигурация опор и фиксаторов должна совпадать с конструкцией конкретной бензопилы.

Ориентироваться только на число 180 при выборе недостаточно. У разных выпусков и неоригинальных версий бензопилы могут отличаться корпус, привод заслонки и геометрия переключателя. Старую деталь лучше снять без повреждения и сопоставить целиком: даже небольшое различие в положении бокового рычага или фиксатора способно помешать включению одного из режимов.

Установка и проверка после ремонта

Для доступа к валу снимают элементы корпуса и фильтрующий узел, закрывающие механизм управления. При разборке отсоединяют контакт выключения и тягу воздушной заслонки, после чего освобождают вал из опоры. Во время обратной сборки контактную пружину удерживают в правильном положении, тягу устанавливают в предусмотренное отверстие, а сам вал полностью вводят в посадочные места. Порядок разборки конкретного исполнения следует учитывать при установке, поскольку расположение соединений у модификаций может различаться.

После сборки переключатель проверяют последовательно во всех положениях при заглушенном двигателе. Рычаг должен перемещаться по предусмотренной траектории, не выпадать из опор и передавать движение тяге без перекоса. Отдельно проверяют возврат из пускового положения после воздействия на курок газа и срабатывание остановки двигателя. Если переключение остается тугим, положения не фиксируются или тяга упирается в корпус, запускать пилу до устранения причины не следует: необходимо повторно проверить посадку вала, контактной пружины и сопряженных деталей.

Этот вал подходит для ремонта, когда карбюратор и остальные компоненты системы исправны, а проблема связана именно с механическим переключателем режимов. Точное сопоставление версии mod.A и геометрии снятой детали помогает восстановить штатную последовательность управления без замены карбюратора в сборе.
