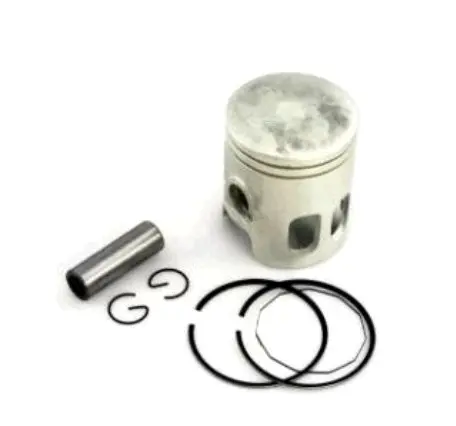

Поршень KOMATCU Yamaha BWS 100 STD Ø52 мм, палец 14 мм (mod.A)

Поршень KOMATCU Yamaha BWS 100 STD Ø52 мм

Комплект предназначен для ремонта цилиндро-поршневой группы двухтактного двигателя Yamaha BWS 100. Номинальный диаметр поршня составляет 52,00 мм, диаметр пальца — 14 мм, а обозначение STD указывает на стандартный размер. Такая конфигурация применяется с цилиндром соответствующего номинала и подходит для восстановления двигателя без перехода на увеличенный ремонтный диаметр, если состояние цилиндра допускает установку стандартного поршня.

Поршень воспринимает давление газов при сгорании смеси и через палец передает усилие на шатун. Установленные в канавках кольца уплотняют пространство между поршнем и стенкой цилиндра, помогая сохранять необходимую компрессию. От точности сопряжения этих деталей зависят запуск двигателя, устойчивость его работы и отсутствие постороннего механического шума. Поэтому новый поршень выбирают не только по модели скутера, но и по фактическому размеру цилиндра, диаметру пальца и конфигурации снятой детали.

Состав и основные параметры

• Назначение: ремонт поршневой группы Yamaha BWS 100 с двухтактным двигателем.
• Размер: STD, номинальный диаметр 52,00 мм.
• Поршневой палец: диаметр 14 мм.
• Исполнение: модификация mod.A.
• Состав: поршень, два поршневых кольца, палец и два стопорных кольца пальца.

Как правильно подобрать поршень

Перед заказом необходимо уточнить модификацию двигателя и измерить цилиндр. Надпись BWS 100 сама по себе не заменяет проверку размеров: в ремонте мог быть установлен цилиндр другого исполнения или уже расточенный цилиндр. Значение 52,00 мм рассчитано на стандартный номинал, тогда как для цилиндра после расточки требуется поршень соответствующего увеличенного размера. Диаметр пальца также должен составлять именно 14 мм — деталь нельзя подбирать только по рабочему объему двигателя.

Снятый поршень следует сравнить с новым по общей форме, расположению пальца, числу и положению окон, форме юбки и расположению замков колец. Особенно внимательно проверяют конструкцию поршня, если двигатель ранее ремонтировался или на скутере установлена нештатная цилиндро-поршневая группа. Кольца должны соответствовать канавкам нового поршня; переставлять изношенные кольца со старой детали не следует.

Когда требуется замена

Поводом для разборки и дефектовки становятся снижение компрессии, ухудшение запуска, потеря тяги, механический стук, задиры на юбке, повреждение днища или износ канавок под кольца. Эти признаки не всегда связаны только с поршнем, поэтому одновременно проверяют поверхность цилиндра, состояние колец, пальца, стопоров и верхней головки шатуна. Если цилиндр имеет глубокие повреждения, выраженную овальность или недопустимый износ, установка одного нового поршня не устранит причину неисправности.

Рекомендации по установке

Монтаж выполняют после очистки деталей и контрольных измерений цилиндра. Поршневые кольца устанавливают в предназначенные для них канавки, совмещая их положение с фиксирующими штифтами. Стопоры пальца должны полностью войти в свои канавки: неполная фиксация может привести к контакту пальца со стенкой цилиндра. Направление поршня определяют по конструкции снятой детали и технической документации конкретного двигателя.

До окончательной сборки проверяют свободу движения поршня, правильность посадки колец и соответствие монтажного зазора требованиям двигателя. Работу удобно поручить мастеру, располагающему измерительным инструментом: точная оценка цилиндра позволяет понять, подходит ли размер STD или необходима расточка с подбором другого поршня. Комплект Ø52,00 мм с пальцем 14 мм станет рациональным выбором для Yamaha BWS 100, когда подтверждены стандартный размер цилиндра и соответствующее исполнение двигателя.
