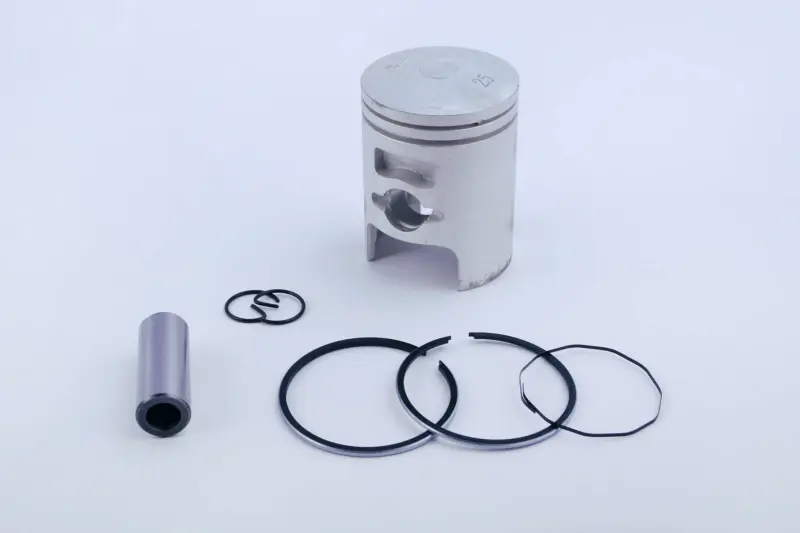

Ремонтный поршень Honda DIO 50 +0,25 Ø39,25 SUNY, мод. A

Ремонтный поршень Honda DIO 50 +0,25 Ø39,25 SUNY, мод. A

Поршень ремонтного размера предназначен для восстановления цилиндро-поршневой группы двухтактного двигателя Honda DIO 50 после износа цилиндра и его механической обработки. Фактический диаметр детали составляет 39,25 мм, а обозначение +0,25 указывает на увеличение относительно стандартного размера 39,00 мм. Такой поршень устанавливают не вместо исправной штатной детали, а в цилиндр, подготовленный под соответствующий ремонтный диаметр.

Во время работы двигателя поршень перемещается внутри цилиндра, участвует в сжатии топливовоздушной смеси и передает усилие через палец на шатун. От соответствия диаметра, формы и монтажного зазора зависит герметичность цилиндро-поршневой пары. Ремонт обычно требуется при появлении задиров, заметном износе юбки или канавок, повреждении днища, снижении компрессии либо превышении допустимого зазора между поршнем и цилиндром.

Основные параметры

• Назначение: ремонт цилиндро-поршневой группы скутера Honda DIO 50.
• Размер: +0,25, соответствующий первому ремонтному увеличению.
• Диаметр поршня: 39,25 мм.
• Тип двигателя: двухтактный.
• Исполнение: модификация A.

Что проверить при подборе

Совпадения названия модели недостаточно для точного выбора. У разных поколений Honda DIO применяются отличающиеся цилиндры и варианты поршней, поэтому перед заказом необходимо определить код двигателя и измерить цилиндр после расточки или хонингования. Размер 39,25 мм выбирают по фактическому диаметру обработанного цилиндра и предусмотренному производителем двигателя тепловому зазору.

Дополнительно сопоставляют высоту поршня, расстояние от оси пальца до днища, диаметр и длину пальца, форму юбки и окон, расположение замков колец, количество и профиль кольцевых канавок. Обозначение «мод. A» также относится к подбору: его следует учитывать вместе с геометрией старого поршня. Деталь другого исполнения может иметь тот же наружный диаметр, но отличаться конструктивными точками, влияющими на движение поршня и работу газораспределительных окон.

Подготовка и установка

До сборки мастер оценивает состояние цилиндра по всей высоте, проверяет овальность и конусность, осматривает шатун, палец и подшипник верхней головки шатуна. Установка нового поршня в изношенный цилиндр без измерений не устраняет неправильный зазор. Если цилиндр требует обработки, окончательный размер формируют с учетом фактического диаметра выбранного поршня и ремонтных требований конкретного двигателя.

При монтаже проверяют зазор в замках колец, правильность их положения в канавках и свободное перемещение без закусывания. Стопорные кольца пальца должны полностью войти в свои посадочные канавки. Поршень ориентируют в цилиндре согласно конструкции двигателя и расположению окон, а трущиеся поверхности перед сборкой смазывают моторным маслом, предназначенным для этого двигателя. После установки цилиндр должен перемещаться по поршню плавно, без упора колец в кромки окон и без заедания.

Эта модель подходит для ремонта только тогда, когда цилиндр подготовлен под Ø39,25 мм и остальные присоединительные размеры совпадают с исходной деталью. Точная дефектовка и измерение перед сборкой помогают исключить ошибку между стандартным и ремонтным вариантом, а также между модификациями поршня.
