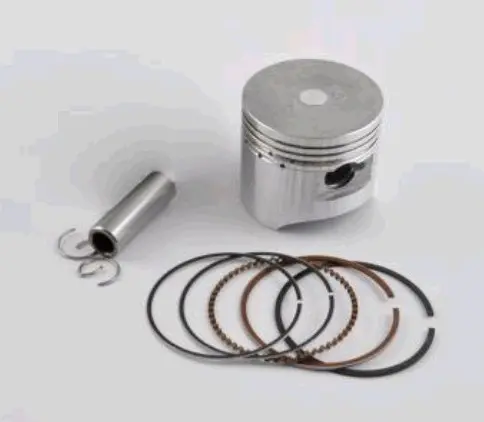

Поршень SUNY mod.A для Delta 100, 0,25, Ø50,25 мм

Поршень SUNY mod.A для Delta 100, Ø50,25 мм

Ремонтный поршень предназначен для четырехтактных двигателей объемом 100 см³, устанавливаемых на китайские мопеды семейства Delta. Заявленная совместимость охватывает JH100 и Viper Delta. Диаметр детали составляет 50,25 мм, а обозначение 0,25 соответствует первому ремонтному размеру. Поршень рассчитан на палец диаметром 13 мм.

Назначение и работа в двигателе

Поршень перемещается внутри цилиндра, участвует в сжатии топливовоздушной смеси и воспринимает давление газов после сгорания. Через поршневой палец и шатун это усилие передается на коленчатый вал. Канавки в верхней части предназначены для установки поршневых колец, которые отвечают за уплотнение между поршнем и стенкой цилиндра, поддержание компрессии и контроль масла.

Размер Ø50,25 мм применяют при ремонте цилиндро-поршневой группы, когда стандартного диаметра 50,00 мм уже недостаточно из-за износа цилиндра или его механической обработки. Такой поршень нельзя выбирать только по обозначению модели мопеда: цилиндр должен быть подготовлен именно под фактический диаметр детали и предусмотренный производителем двигателя монтажный зазор. Установка ремонтного поршня в цилиндр стандартного размера без соответствующей обработки недопустима.

Что проверить при подборе

• Диаметр цилиндра: после расточки и хонингования он должен соответствовать поршню Ø50,25 мм с учетом установленного для двигателя зазора.
• Диаметр пальца: эта модификация рассчитана на палец 13 мм; одновременно проверяют состояние посадочных мест поршня, пальца и верхней головки шатуна.
• Тип двигателя: изделие предназначено для четырехтактной силовой установки объемом 100 см³, а не для внешне похожих двигателей другой кубатуры.
• Исполнение: при замене необходимо сохранить вариант mod.A и сопоставить форму днища, общую высоту, положение отверстия под палец, канавки колец и остальные посадочные параметры со снятой деталью.
• Модель техники: заявлены JH100 и Viper Delta, однако окончательный подбор выполняют по конфигурации установленного двигателя и результатам измерения цилиндра.

Когда требуется замена

Основанием для ремонта могут быть задиры на юбке, повреждение днища, износ канавок колец или отклонение геометрии поршня. Эти дефекты способны сопровождаться снижением компрессии, затрудненным запуском, падением тяги, посторонним стуком или повышенным расходом масла. Такие симптомы сами по себе не определяют нужный ремонтный размер: перед покупкой цилиндр измеряют нутромером в нескольких поясах и направлениях, оценивая диаметр, овальность и конусность.

Рекомендации по установке

Перед сборкой проверяют состояние цилиндра, шатуна, поршневого пальца, стопорных колец и каждого поршневого кольца. Замки колец, их боковой зазор в канавках и зазор в цилиндре выставляют по техническим данным конкретного двигателя. Детали очищают от абразива и загрязнений, трущиеся поверхности смазывают моторным маслом, а направление установки поршня определяют по конструкции двигателя и снятой детали.

Особого внимания требует фиксация пальца: стопорные кольца должны полностью войти в свои канавки. После сборки коленчатый вал проворачивают вручную, убеждаясь в свободном ходе без заеданий. Точные измерения и правильная подготовка цилиндра важнее формального совпадения названия модели, поэтому расточку, подбор зазора и окончательную сборку стоит поручить мотористу.

Подтвержденные параметры

• бренд изделия — SUNY;
• исполнение — mod.A;
• диаметр поршня — 50,25 мм;
• ремонтная группа — первый ремонт, +0,25 мм;
• диаметр поршневого пальца — 13 мм;
• двигатель — четырехтактный, 100 см³;
• заявленные модели — JH100 и Viper Delta.

Этот вариант подходит для восстановления двигателя Delta 100 после подтверждения ремонтного диаметра цилиндра. Сверка всех посадочных размеров со старым поршнем и измерение цилиндра позволяют избежать ошибочного выбора между стандартным размером, Ø50,25 мм и следующими ремонтными группами.
