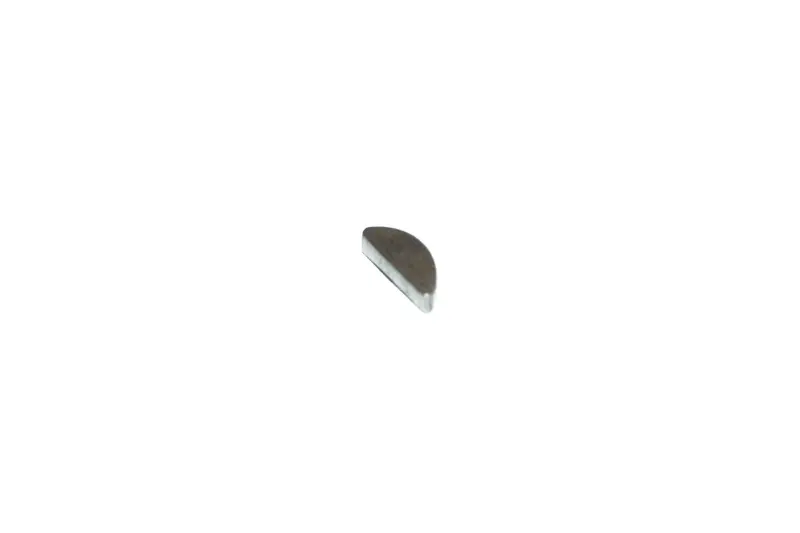

Шпонка коленвала мотокосы 12×3×5 мм WOODMAN mod.A

Шпонка коленвала мотокосы WOODMAN 12×3×5 мм

Компактная сегментная деталь предназначена для соединения коленчатого вала с маховиком двигателя мотокосы или триммера. Она занимает предусмотренные пазы сопрягаемых деталей, фиксирует их взаимное угловое положение и устраняет люфт в месте посадки. Правильное положение маховика относительно коленвала необходимо для работы системы зажигания в заданный момент.

Модель WOODMAN mod.A имеет размеры 12×3×5 мм и полукруглый профиль. Это основные параметры подбора: даже небольшое расхождение по длине, ширине, высоте или форме способно помешать полной посадке. Шпонка не должна выступать из паза, проваливаться в него, перемещаться из стороны в сторону либо удерживаться только за счет чрезмерного усилия. Деталь рассчитана на установку в соответствующую посадочную пару, поэтому одного общего названия техники недостаточно для проверки совместимости.

Когда требуется замена

Состояние шпонки проверяют после снятия маховика, при ремонте двигателя, нарушении момента зажигания или обнаружении смещения маховика относительно коленчатого вала. Основанием для замены служат срезанные края, заметная деформация, трещина, неплотная посадка либо другое повреждение, из-за которого деталь больше не заполняет пазы надлежащим образом. Одновременно осматривают паз коленвала, ответный паз маховика и конические посадочные поверхности. Новая шпонка не устранит люфт, если повреждены сами посадочные места или маховик качается на валу.

Как подобрать деталь

• Размер: сравните длину 12 мм, ширину 3 мм и высоту 5 мм с демонтированной шпонкой и пазами двигателя.
• Профиль: посадочное место должно быть рассчитано на сегментную, полукруглую форму.
• Назначение: позиция относится к шпонкам коленвала для бензиновых мотокос и триммеров.
• Исполнение: обозначение mod.A следует учитывать, если для одного двигателя предлагается несколько конструктивных вариантов.
• Состояние сопрягаемых деталей: в пазах не должно быть загрязнений, мешающих шпонке занять штатное положение.

Проверять нужно все критерии одновременно. Совпадение только одного размера или внешнего контура не подтверждает пригодность детали. Особенно внимательно сравнивают ширину паза и высоту выступающей части: от них зависит, сможет ли маховик полностью сесть на конус коленвала без перекоса.

Установка и контроль посадки

Перед обслуживанием двигатель останавливают и отсоединяют провод свечи зажигания. После демонтажа маховика очищают и осматривают пазы, коленвал и ступицу маховика. Шпонку размещают в пазу коленчатого вала без перекоса, затем совмещают с ответным пазом маховика. При монтаже важно не сдвинуть ее и не зажать краем между поверхностями. Установленная деталь должна сидеть плотно, а маховик — располагаться на валу без люфта и биения.

Крепеж маховика затягивают способом и с усилием, указанными изготовителем конкретного двигателя: универсальное значение для разных моделей применять нельзя. После сборки контролируют правильность посадки и свободное вращение деталей, не запуская двигатель при заметном перекосе или качании маховика. Шпонка WOODMAN mod.A подходит для планового ремонта только при полном совпадении размеров, профиля и посадочных пазов.
