Тарелка сцепления с ведущей звездой для бензопилы St M 361 BEST mod.A

Тарелка сцепления с ведущей звездой для St M 361 BEST mod.A

Деталь предназначена для ремонта привода пильной цепи бензопилы St M 361 и относится к исполнению BEST mod.A. Конструкция объединяет чашу сцепления и встроенную ведущую звездочку. Во время работы чаша принимает вращение от сцепления, а зубья звездочки взаимодействуют с ведущими звеньями цепи и перемещают ее по шине. От состояния этой детали зависят равномерность передачи усилия и правильное движение исправной цепной гарнитуры.

Конструкция и назначение

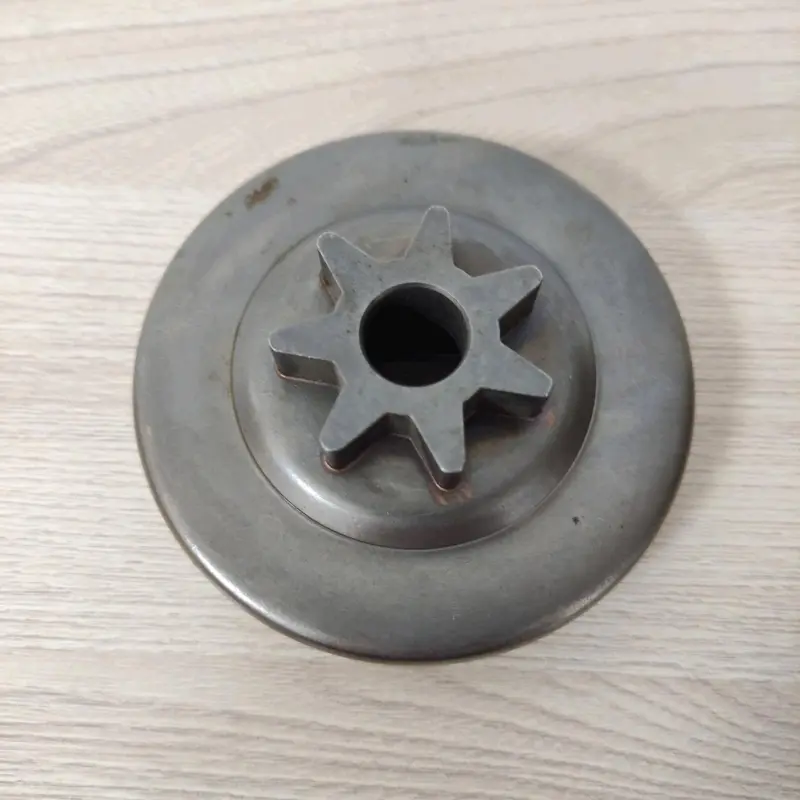

Тарелка выполнена в виде круглой чаши с приподнятой центральной частью. Ведущая звездочка имеет семь зубьев и круглое посадочное отверстие. Звездочка является частью тарелки, поэтому при критическом износе зубьев заменяется весь узел. Такое исполнение отличается от барабанов под отдельный съемный венец: при подборе эти варианты нельзя считать взаимозаменяемыми только на основании модели бензопилы.

После повышения оборотов колодки сцепления взаимодействуют с внутренней поверхностью чаши и раскручивают ее. Далее звездочка передает движение цепи. Пока двигатель работает на холостом ходу, правильно отрегулированная и исправная пила не должна приводить цепь в движение. Если цепь продолжает двигаться, необходимо проверить не только тарелку, но и сцепление, регулировку холостого хода и состояние сопряженных деталей.

Когда нужна замена

Ведущая звездочка относится к деталям, которые постепенно изнашиваются при эксплуатации. Канавки от ведущих звеньев, выраженная выработка боковых поверхностей зубьев, повреждение чаши или заметный люфт требуют проверки привода. Руководство для MS 361 рекомендует устанавливать новую звездочку после использования двух пильных цепей либо раньше, если следы износа глубже 0,5 мм: дальнейшая эксплуатация уменьшает срок службы цепи. Чередование двух цепей помогает распределить износ звездочки равномернее.

Рывки, неравномерный ход и посторонний шум могут сопровождать износ привода, но сами по себе не указывают только на одну неисправность. Перед ремонтом осматривают цепь, шину, сцепление, центральную посадку, игольчатый подшипник и тарелку. Новую деталь не следует устанавливать вместе с цепью, имеющей поврежденные ведущие звенья или выраженную неравномерную выработку, без проверки всей гарнитуры.

Что сравнить перед покупкой

• Модель: бензопила St M 361.
• Вариант детали: BEST mod.A.
• Тип звездочки: встроенная, с семью зубьями.
• Основные признаки: форма и глубина чаши, профиль зубьев, центральное отверстие и общая посадочная конфигурация.

Обозначение модели необходимо дополнить сравнением с демонтированной тарелкой. Проверьте число зубьев, их форму, расположение центрального отверстия, высоту чаши и способ фиксации. Параметры звездочки должны соответствовать шагу установленной цепи: несовпадающие компоненты собирать нельзя. Для штатной гарнитуры MS 361 руководство указывает шаг 3/8 дюйма и семизубую звездочку, однако при ранее измененной комплектации пилы ориентироваться следует на фактически установленные шину, цепь и привод.

Установка и проверка

Работы выполняют при полностью остановленном и остывшем двигателе. С бензопилы снимают крышку звездочки, цепь и шину, затем освобождают тормоз цепи. После демонтажа стопорной скобы и шайбы снимают прежнюю тарелку вместе с игольчатым подшипником. Посадочную поверхность и подшипник очищают, осматривают и смазывают подходящим составом согласно инструкции по обслуживанию пилы.

После установки тарелку проворачивают, чтобы привод масляного насоса вошел в зацепление, затем возвращают шайбу и стопорную скобу. Цепь укладывают на звездочку и в паз шины, натягивают по инструкции и проверяют ее свободное перемещение вручную в защитных перчатках. Перед пилением необходимо убедиться в правильной сборке, работе тормоза, поступлении смазки и неподвижности цепи на холостом ходу. Точное совпадение исполнения mod.A и посадочных признаков позволяет восстановить привод без установки неподходящей внешне похожей тарелки.
