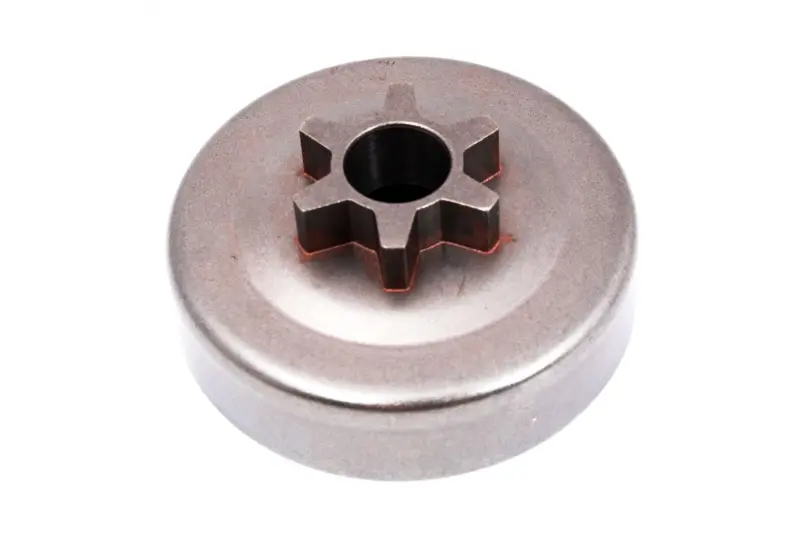

Барабан сцепления с ведущей звездочкой для Partner P350 BEST (mod.A)

Барабан сцепления с ведущей звездочкой Partner P350 BEST (mod.A)

Деталь предназначена для передачи вращения от центробежного сцепления к пильной цепи бензопилы Partner P350 в исполнении mod.A. Барабан и шестизубая ведущая звездочка выполнены как единая конструкция: при включении сцепления барабан начинает вращаться, а зубья звездочки взаимодействуют с ведущими звеньями цепи и перемещают ее по направляющей шине.

Назначение и конструкция

Барабан устанавливается в узле привода цепи рядом со сцеплением. На холостом ходу колодки центробежного сцепления не должны передавать вращение барабану. При повышении оборотов они прижимаются к его внутренней поверхности, после чего крутящий момент поступает на закрепленную звездочку. Такая компоновка объединяет две связанные детали в одной части и применяется вместо варианта со съемным венцом.

При износе зубьев отдельная замена венца в этой конструкции не предусмотрена: меняется барабан вместе с ведущей звездочкой. Это необходимо учитывать при сравнении с модификациями Partner P350/351, для которых встречаются барабаны под отдельный съемный венец. Обозначение mod.A в названии является существенным критерием подбора, поскольку внешне похожие исполнения могут отличаться посадкой и устройством привода.

Что проверить перед выбором

• Модель пилы. Деталь заявлена для бензопилы Partner P350 BEST; совпадения только названия марки недостаточно.
• Исполнение механизма. На снимаемой детали должна использоваться цельная ведущая звездочка, объединенная с барабаном, а не отдельный сменный венец.
• Геометрию посадки. Сравните диаметр центрального отверстия, общую высоту, наружный диаметр барабана и расположение фиксирующих деталей со старой частью.
• Параметры цепной гарнитуры. Шаг цепи должен соответствовать ведущей звездочке. Устанавливать цепь с неподходящим шагом нельзя, даже если сам барабан помещается на посадочное место.
• Смежные детали. До сборки проверьте состояние сцепления, опоры барабана, шайбы и фиксатора. Их наличие в наборе не следует предполагать: состав покупки нужно учитывать отдельно.

Когда требуется замена

Ведущая звездочка постоянно контактирует с ведущими звеньями цепи, поэтому на зубьях постепенно образуется выработка. Основанием для обслуживания становятся заметные канавки, неравномерно изношенные зубья, трещины или повреждение барабана, а также чрезмерный люфт после проверки посадки. Эксплуатация сильно изношенной звездочки ухудшает движение цепи и ускоряет износ ее ведущих звеньев.

Состояние барабана полезно оценивать одновременно с цепью и шиной. Производитель техники рекомендует регулярно контролировать износ ведущей звездочки и заменять ее при чрезмерной выработке; при установке новой цепи звездочку также следует проверить особенно внимательно. Это помогает исключить ситуацию, когда новая цепь сразу работает по глубоким канавкам старых зубьев.

Установка и контроль после сборки

Монтаж выполняют на остановленной бензопиле после снятия крышки, шины и цепи в порядке, предусмотренном руководством конкретной версии Partner P350. Посадочную зону очищают, затем проверяют свободное и ровное вращение барабана, состояние опоры и правильное положение шайб и фиксатора. Цепь укладывают так, чтобы ее ведущие звенья полностью вошли между зубьями звездочки и в паз шины.

После сборки цепь необходимо правильно натянуть и вручную прокрутить по шине, убедившись в плавном ходе без закусывания и выхода ведущих звеньев из паза. Если размеры, тип звездочки или расположение крепежа отличаются от снятой детали, установку продолжать не следует. Точная сверка исполнения mod.A и цепной гарнитуры позволяет выбрать подходящий барабан для ремонта Partner P350 BEST без смешения с конструкцией под съемный венец.
