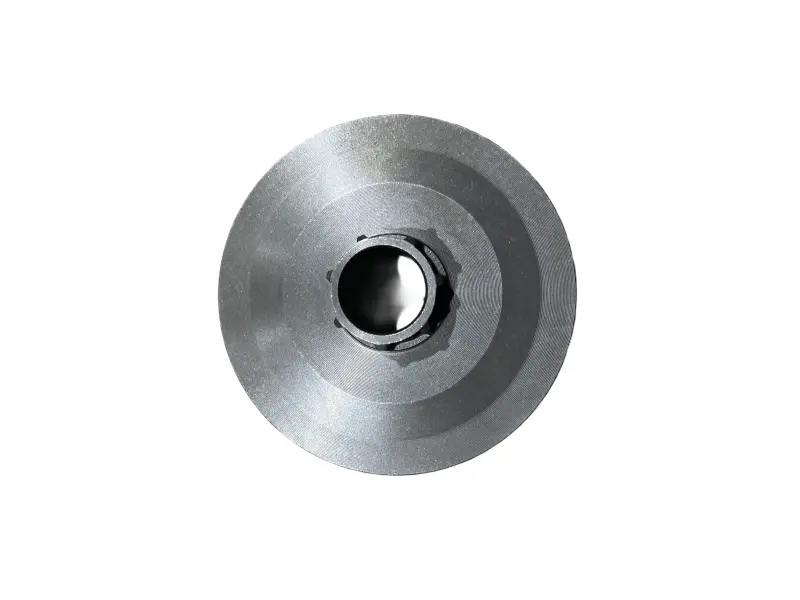

Тарелка сцепления с ведущей звездой Goodluck GL4500/5200 BEST mod.A

Тарелка сцепления Goodluck GL4500/5200 BEST mod.A

Деталь предназначена для ремонта привода пильной цепи бензопил Goodluck GL4500 и GL5200. Она объединяет барабан сцепления и ведущую звезду: после срабатывания центробежного сцепления барабан начинает вращаться, а зубья звезды перемещают ведущие звенья цепи по шине. Такое исполнение подбирают как единое изделие — при критическом износе зубьев отдельно заменить только венец нельзя.

Модификация BEST mod.A важна при выборе. Для бензопил семейства 4500/5200 продаются внешне близкие барабаны разных исполнений, включая варианты с несъемной звездой и конструкции под отдельный венец. Совпадение названия модели само по себе не заменяет проверку посадки и параметров цепной гарнитуры.

Когда требуется замена

Состояние ведущей звезды непосредственно влияет на контакт с цепью. Основанием для проверки служат выраженные канавки на зубьях, сколы, неравномерная выработка, заметный боковой люфт барабана, посторонний шум со стороны сцепления или рывки цепи при наборе оборотов. Продолжение работы с сильно изношенной звездой ускоряет износ ведущих звеньев цепи и может ухудшить ее движение по шине.

При установке новой цепи старую звезду также осматривают. Новая цепь не должна работать по глубоко выработанному профилю: несовпадающие поверхности контакта создают неравномерную нагрузку на цепь, звезду и шину. Одновременно следует проверить внутреннюю поверхность барабана, состояние муфты сцепления и опорных деталей на валу.

Что проверить перед заказом

Сверяйте деталь со снятым барабаном и конфигурацией конкретной бензопилы. Для правильного подбора имеют значение:

• Модель пилы: Goodluck GL4500 либо GL5200.
• Исполнение: BEST mod.A с ведущей звездой, объединенной с барабаном.
• Цепная гарнитура: шаг цепи и число зубьев звезды должны соответствовать установленной цепи и прежней детали.
• Посадка: сравните диаметр центрального отверстия, общую глубину барабана, его наружный диаметр и положение звезды относительно корпуса.
• Сопряженные детали: до сборки проверьте сепаратор или игольчатый подшипник, шайбу, стопор и посадочную поверхность вала. Их наличие в старом узле не означает, что они входят в состав этой позиции.

Если на пиле ранее применялась конструкция под съемный венец, заменять ее этой тарелкой без проверки всех посадочных параметров нельзя. Также не стоит выбирать деталь только по похожему диаметру: различие по глубине или вылету звезды способно нарушить положение цепи относительно шины.

Установка и контроль после ремонта

Работы выполняют на остывшей бензопиле после снятия колпачка свечи. Перед демонтажем боковой крышки тормоз цепи переводят в положение, предусмотренное инструкцией пилы. Цепь имеет острые режущие кромки, поэтому при разборке используют защитные перчатки. Для снятия барабана и обслуживания сцепления могут потребоваться специальные приемы и инструмент; при отсутствии опыта установку лучше поручить мастеру.

Посадочное место очищают от загрязнений, затем осматривают подшипник, вал, муфту и тормозную ленту. Подшипник обслуживают смазочным материалом и способом, указанными производителем бензопилы. Барабан после сборки должен вращаться свободно, без закусывания, чрезмерного бокового люфта и касания неподвижных деталей.

• Ведущие звенья цепи должны полностью входить между зубьями звезды и в паз шины.
• После установки крышки цепь натягивают по инструкции к бензопиле: она не должна провисать, но должна перемещаться по шине.
• Перед запуском цепь осторожно проворачивают вручную в перчатках и проверяют равномерность хода.
• После первого непродолжительного использования повторно контролируют натяжение цепи и отсутствие постороннего шума.

Тарелка подходит для восстановления штатного привода цепи на Goodluck GL4500/5200 при точном совпадении исполнения BEST mod.A, посадки и параметров гарнитуры. Тщательная сверка со снятой деталью помогает избежать несовместимости и вернуть цепи равномерное движение по шине.
