Прокладка головки цилиндра ИЖ Планета, алюминиевая CJl

Алюминиевая прокладка головки цилиндра ИЖ Планета CJl

Кольцевая прокладка предназначена для установки в разъеме головки и цилиндра двигателя мотоцикла ИЖ Планета, если такая деталь предусмотрена конфигурацией конкретного мотора. Она уплотняет зону вокруг цилиндра после сборки, поэтому состояние кольца и качество его прилегания непосредственно влияют на герметичность газового стыка. Деталь подходит для ремонта после снятия головки, восстановления разобранного двигателя или замены поврежденного уплотнения.

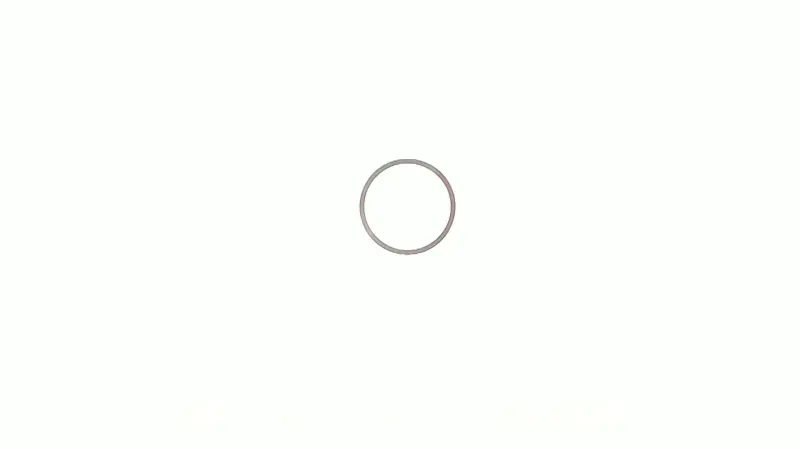

Прокладка изготовлена из алюминия и имеет форму тонкого замкнутого кольца без крепежных отверстий. Такая геометрия соответствует назначению детали: кольцо располагается по окружности цилиндра и зажимается между сопрягаемыми поверхностями. Металлическое исполнение требует аккуратного обращения до монтажа — выраженный изгиб, залом, вмятина или поврежденная кромка могут помешать равномерному прилеганию.

Что проверить при подборе

Название «ИЖ Планета» охватывает несколько поколений и ремонтных конфигураций двигателя, поэтому одной принадлежности к марке недостаточно. Перед заказом сопоставьте прокладку с демонтированной деталью и фактическим соединением головки с цилиндром. Проверять нужно не только общий диаметр, но и ширину кольца, толщину, форму посадочной зоны и отсутствие дополнительных вырезов. Особенно внимательно подбирают деталь после расточки цилиндра, замены цилиндро-поршневой группы, установки другой головки или предыдущего ремонта с нестандартными компонентами.

• Назначение: уплотнение соединения головки и цилиндра в совместимой конфигурации двигателя.
• Применяемость: мотоциклы семейства ИЖ Планета; точную модификацию определяют по установленным деталям.
• Материал: алюминий.
• Конструкция: плоское замкнутое кольцо.
• Место установки: по окружности цилиндра под головкой.

Подготовка и установка

Монтаж выполняют на остывшем и очищенном двигателе. После снятия головки удаляют остатки прежнего уплотнения и загрязнения, не повреждая сопрягаемые плоскости. На поверхности не должны оставаться нагар, твердые частицы или выступающие следы старого уплотняющего состава: они создают локальный зазор и мешают равномерному прижиму кольца. Одновременно проверяют плоскости головки и цилиндра на забоины, коррозию и заметную деформацию.

Прокладку укладывают без перекоса, совмещая ее с посадочной окружностью. Кольцо не должно выступать внутрь цилиндра, смещаться относительно края или зажиматься только частью ширины. Головку устанавливают без ударов и бокового сдвига, чтобы не согнуть тонкую металлическую деталь. Гайки крепления затягивают постепенно и в перекрестном порядке; окончательное усилие выбирают по руководству именно для обслуживаемой модификации ИЖ Планета. Равномерная затяжка помогает распределить прижим по всему периметру соединения.

Когда требуется замена

Новую прокладку устанавливают при обнаружении прогара, разрыва, залома, продавленного участка или следов прорыва газов на старом кольце. Поводом для разборки также могут стать нарушение герметичности под головкой и следы продуктов сгорания возле стыка, однако до заказа необходимо исключить ослабление крепежа и дефекты сопрягаемых плоскостей. Установка нового кольца не устраняет коробление головки, повреждение посадочного места или неверно подобранную геометрию деталей.

После сборки соединение осматривают при первом запуске и после прогрева двигателя. Если появляются признаки прорыва газов либо крепление теряет равномерность, двигатель останавливают и проверяют правильность монтажа. Эта прокладка рассчитана на точечный ремонт головки цилиндра ИЖ Планета, когда алюминиевое кольцо соответствует фактической компоновке мотора и размерам снятой детали.
