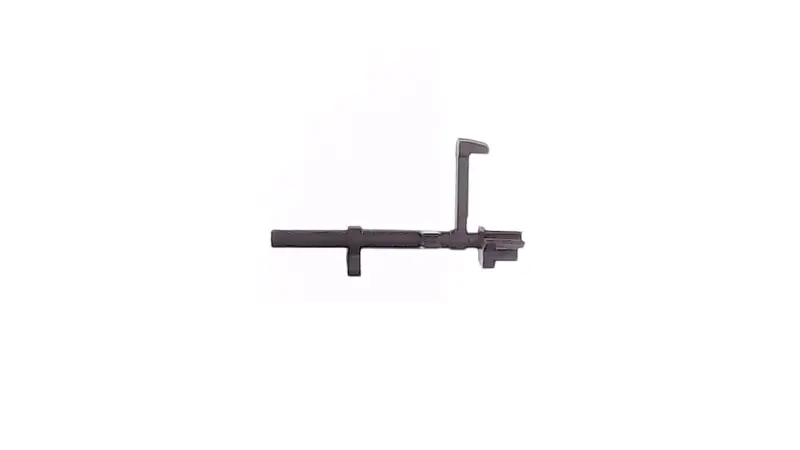

Вал переключателя режимов бензопилы Stihl MS 180 WOODMAN (mod.A)

Вал переключателя режимов для бензопилы Stihl MS 180

WOODMAN mod.A — деталь механизма управления бензопилой, которая передает перемещение многофункционального рычага связанным механизмам запуска, работы и остановки двигателя. Вал используется в системе Master Control модели Stihl MS 180 и взаимодействует с приводом воздушной заслонки, пусковым положением дросселя и контактной пружиной выключения зажигания. Это не карбюратор в сборе и не внутренняя деталь его дозирующей части: переключатель задает требуемый режим через механические связи.

Штатное управление MS 180 предусматривает четыре положения: остановка двигателя, нормальная работа, запуск прогретого двигателя и холодный запуск. При переводе рычага вал поворачивается в посадочных опорах, а расположенные на нем выступы воздействуют на соответствующие тяги и контакт. Благодаря этому оператор управляет несколькими функциями одним рычагом. Исправная геометрия вала и надежная фиксация в опорах необходимы для четкого перехода между положениями без заеданий и самопроизвольного выхода детали из посадочного места.

Когда требуется замена

Установку нового вала рассматривают при трещинах, обломанных выступах, деформации рычага, чрезмерном люфте или невозможности надежно зафиксировать одно из положений. На неисправность механизма также могут указывать затрудненное включение холодного либо теплого запуска, отсутствие возврата в рабочее положение после нажатия на газ или невозможность остановить двигатель штатным рычагом. Такие симптомы не всегда вызваны только валом: одновременно проверяют тяги, контактную пружину, посадочные опоры корпуса и сопряженные рычаги.

Как правильно подобрать деталь

Эта модификация предназначена для бензопилы Stihl MS 180 и обозначена производителем запчасти как WOODMAN mod.A. Перед заказом сравните старую деталь по общей длине, форме управляющего рычага, расположению боковых выступов, конфигурации концов и точкам соединения с тягами. Особенно внимательно проверьте исполнение корпуса пилы и посадочных опор: внешне близкие валы для других серий могут отличаться геометрией фиксаторов и расположением приводных участков.

• Назначение: передача команд многофункционального рычага механизмам запуска, работы и остановки двигателя.
• Модель применения: бензопила Stihl MS 180.
• Исполнение: WOODMAN mod.A.
• Тип детали: удлиненный вал переключателя с управляющим рычагом и несколькими функциональными выступами.

Установка и проверка

Монтаж выполняют на полностью остановленной и остывшей пиле. До разборки запомните положение тяг и контактной пружины. При снятии освобождают доступ под верхним кожухом и воздушным фильтром, переводят механизм в положение холодного запуска, отсоединяют связанные элементы и аккуратно выводят вал из его опор. Не прикладывайте усилие к тонким выступам и не растягивайте тяги: после сборки их положение определяет корректность переключения.

При установке вал заводят в предусмотренные посадочные точки без перекоса, возвращают тяги и контактную пружину в штатные места. Затем до запуска вручную проводят рычаг по всем положениям. Он должен перемещаться последовательно и без закусывания, уверенно удерживаться в предусмотренных позициях, а связанные тяги не должны выпадать из зацепления. Отдельно проверяют возврат из режима теплого запуска в нормальную работу при кратком нажатии на курок газа и срабатывание положения остановки. Если вал не фиксируется даже при правильной сборке, необходимо осмотреть опоры корпуса и остальные детали механизма управления.

Точное сравнение со снятым валом помогает учесть версию исполнения пилы и избежать установки детали с другой конфигурацией. WOODMAN mod.A подходит для ремонта штатного переключателя MS 180, когда форма посадок и приводных участков полностью совпадает.
