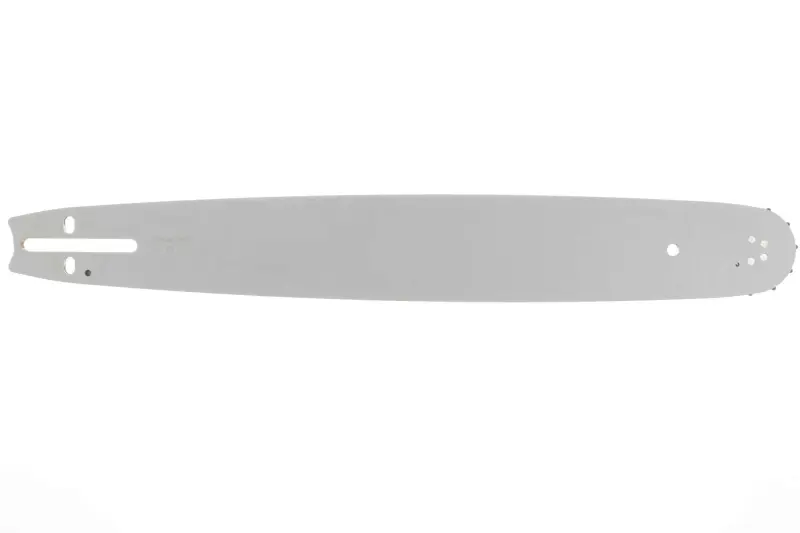

Пильная шина HSQ 20″, 3/8″, 1,6 мм, 72 зв., Mod:B

Пильная шина HSQ 20″, 3/8″, 1,6 мм, 72 зв., Mod:B

Направляющая шина предназначена для цепной пилы и работает в составе режущей гарнитуры. Она задаёт траекторию движения пильной цепи, удерживает ведущие звенья в пазу во время реза и обеспечивает рабочую длину 20″, или 50 см. Шина рассчитана на цепь с шагом 3/8″, толщиной ведущего звена 1,6 мм и длиной 72 ведущих звена.

При подборе важно учитывать все параметры одновременно. Шаг цепи 3/8″ должен совпадать с шагом ведущей звёздочки, а толщина ведущего звена 1,6 мм — соответствовать ширине паза шины. Количество 72 ведущих звена определяет необходимую длину цепи. Если хотя бы один показатель отличается, правильно собрать и отрегулировать режущую гарнитуру не получится: цепь может оказаться слишком длинной или короткой, не войти в паз либо двигаться в нём с перекосом.

Посадочное исполнение Mod:B также обязательно учитывают при замене. Перед покупкой сравните новую и установленную шины по форме хвостовика, конфигурации продольного монтажного паза и расположению отверстий. Через эти элементы шина крепится на пиле и взаимодействует с механизмом натяжения. Одинаковой длины и совпадения параметров цепи недостаточно, если посадочные части относятся к разным модификациям.

Основные параметры

• длина направляющей шины — 20″ (50 см);
• шаг подходящей пильной цепи — 3/8″;
• толщина ведущего звена цепи — 1,6 мм;
• необходимая длина цепи — 72 ведущих звена;
• конфигурация посадочной части — Mod:B.

Эта шина подходит для замены детали с совпадающими размерами и посадочной конфигурацией. Не ориентируйтесь только на общую длину: последовательно проверьте шаг, толщину ведущего звена, количество звеньев и исполнение хвостовика. Удобнее всего сопоставить новую шину со снятой деталью, обращая внимание на монтажный паз и отверстия. Такой подбор позволяет сразу определить, можно ли установить шину на конкретную пилу и использовать её с имеющейся цепью и ведущей звёздочкой.

Замена требуется при заметном износе направляющего паза, повреждении носовой части, деформации шины или устойчивом уводе цепи в сторону. Одновременно стоит осмотреть цепь, ведущую звёздочку и механизм натяжения. Растянутые, повреждённые или не соответствующие пазу ведущие звенья мешают нормальной работе даже с правильно подобранной новой шиной. Если изношены другие части гарнитуры, их состояние также необходимо учитывать до сборки.

Установка и эксплуатация

При установке разместите ведущие звенья цепи в направляющем пазу и убедитесь, что цепь проходит по всей рабочей линии без перекоса. После монтажа отрегулируйте натяжение в соответствии с инструкцией к цепной пиле. Цепь должна свободно двигаться по пазу, оставаясь правильно натянутой. До начала работы проверьте положение шины, работу механизма натяжения и состояние режущей гарнитуры в сборе.

Во время эксплуатации поддерживайте предусмотренную для пилы смазку гарнитуры и регулярно контролируйте натяжение цепи. Это помогает сохранить ровное движение цепи по пазу и уменьшить износ шины, цепи и ведущей звёздочки. Повторная проверка натяжения особенно важна после установки и в процессе работы, поскольку состояние всех элементов гарнитуры напрямую влияет на качество реза.

Шина HSQ станет подходящей заменой при точном совпадении исполнения Mod:B и четырёх основных параметров цепи: рабочей длины 20″ (50 см), шага 3/8″, толщины ведущего звена 1,6 мм и количества 72 ведущих звена.
